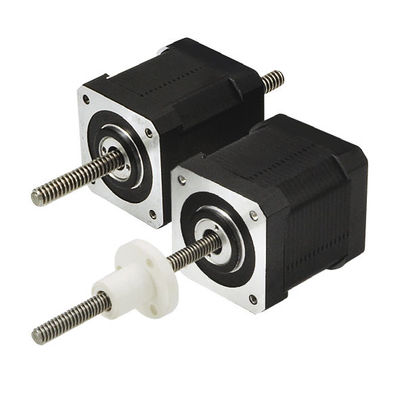

1. Vue d' ensemble du moteur pas à pas linéaire hybride

Le moteur stepper hybride linéaire est un dispositif de commande de mouvement linéaire commun qui est utilisé pour convertir le mouvement de rotation en déplacement linéaire.Noix et systèmes de contrôle.

Par la tige de vis directement connectée au rotor du moteur,et les noix sont équipées d'un mouvement de rotation nutritionnel pour diriger le transport en ligne à travers le déplacement relatif avec la vis, de sorte que le moteur offre un mouvement linéaire simple et efficace. Ce produit sera complété dans le corps du moteur.à haute résistance à l'usure, ce qui permet d'économiser considérablement le coût de l'approvisionnement en composants et le temps d'assemblage du système.améliorer ainsi le taux d'utilisation et la précision de positionnement de l'espace structurel.
La structure du produit est simple et compacte, et il peut fournir une variété de solutions en fonction des besoins du client.et puits creux selon les besoins du client, et peut fournir des produits systémiques pour elle.

Le dispositif du moteur à vis présente les caractéristiques d'une grande précision, d'une grande capacité de charge et d'une grande fiabilité, il est donc largement utilisé dans le domaine industriel et de l'automatisation,y compris les télécommunications, des équipements d'essai, le contrôle de l'automatisation industrielle, la fabrication de machines-outils, des équipements médicaux, l'impression 3D, les systèmes de suivi solaire, etc. pour obtenir un contrôle précis de la position et de la vitesse.

Applications:

Les moteurs à pas linéaires hybrides sontlargement utilisés dansexigences de haute précisionles applications d'automatisation, tels que l'automatisation d'usine, l'étalonnage de précision, la mesure de fluide de précision et le mouvement de position précis, la production électronique, la production de semi-conducteurs, les équipements médicaux,plateformes d'essaisLes applications suivantes en sont quelques unes.

• Dispositif de levage: utilisé pour les plateformes de levage, les ascenseurs, les ascenseurs, etc.
• Équipement automatisé: Matériaux de transport, d'assemblage, d'essai et d'emballage pour les lignes de production automatisées.
• Équipement médical: les lits médicaux, les robots chirurgicaux, les scanners TC, etc. ont besoin d'un équipement d'exercice précis.
• L'impression 3D est utilisée pour contrôler la position précise de la tête d'impression afin de construire une structure en trois dimensions.Le moteur pas à pas linéaire hybride peut obtenir un contrôle de position efficace et précis, il est donc largement utilisé dans les imprimantes 3D.
• Les machines-outils CNC: pour couper, fraisage, forage et traitement de matériaux.qui peut être utilisé pour contrôler les mouvements de chaque partie de la machine-outil CNCDans la machine CNC, le moteur à vis est généralement utilisé pour entraîner le positionnement et le contrôle de la position.Il joue un rôle essentiel dans la précision du traitement et l'achèvement de la qualité du produit.
• Système de suivi solaire: suivi automatique de la position solaire des panneaux solaires pour obtenir plus d'énergie solaire.
• Les machines d'emballage: le moteur hybride pas à pas linéaire peut fournir un contrôle de position de haute précision, il est donc largement utilisé dans les machines d'emballage.il peut être utilisé pour contrôler des tâches opérationnelles telles que le positionnement, l'impression sur cylindre, et afin d'améliorer la précision de l'emballage.

Sélection du modèle

Lors de la sélection des moteurs linéaires hybrides, les facteurs suivants doivent être pris en considération.

Sélection de la taille électrique (demande de force):

La taille et la poussée maximale du moteur, et la valeur limite supérieure de la charge.

Après avoir choisi le bon moteur et sa taille en fonction de la poussée, le guide approprié doit également tenir compte de la vitesse et de l'accélération.La vitesse du moteur pas à pas linéaire hybride est inversement proportionnelle à la poussée, c'est-à-dire que l'augmentation de la vitesse de fonctionnement du moteur réduira la poussée du moteur à vis en conséquence.Veuillez vous référer à une autre référence.

Bien que ces deux étapes fournissent une base pour le choix du moteur à vis, d'autres variables doivent également être prises en compte cycle de travail, durée de vie du système, facteurs environnementaux, précision de positionnement répétée,espaces arrière acceptables, les exigences d'accélération/décélération, les conditions de conduite, les niveaux ou l'installation verticale.

Étant donné que de nombreuses variables influent sur la sélection des moteurs à vis, il est fortement recommandé aux utilisateurs de procéder à des essais réels avant la finalisation des modèles pour leur application.

Si nécessaire, nous pouvons également faire des personnalisations rapides et de haute qualité basées sur les exigences du client.

2Règles de dénomination et spécifications techniques générales du moteur hybride pas à pas
règles de dénomination des moteurs à pas linéaires,


spécifications générales,


3. 20LHS0494/0244/0164 Type captifH estFiche de données sur les performances du moteur pas à pas linéaire hybride

Note: la personnalisation des spécifications du moteur est disponible.
les spécifications disponibles des vis de conduite,



4. Dimensions mécaniques (en mm)

Pas de dessins mécaniques de type captif, comme ci-dessous,

Des dessins mécaniques du type de noix extérieure sont présentés ci-dessous.

5. Courbes de force et de fréquence de pouls


6. câblage
