Nom De Marque: | YARAK |
Numéro De Modèle: | Le nombre d'heures de travail |
Nombre De Pièces: | ≥50PCS |
Détails De L'emballage: | 50 pièces par carton |
Conditions De Paiement: | T/T basé sur le compte de la société |

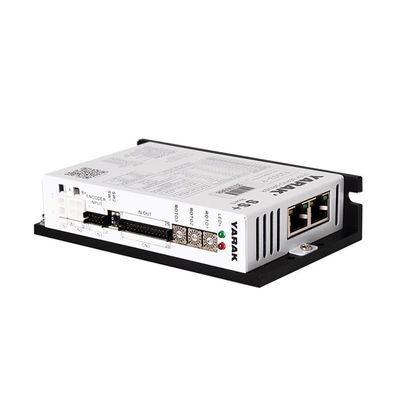

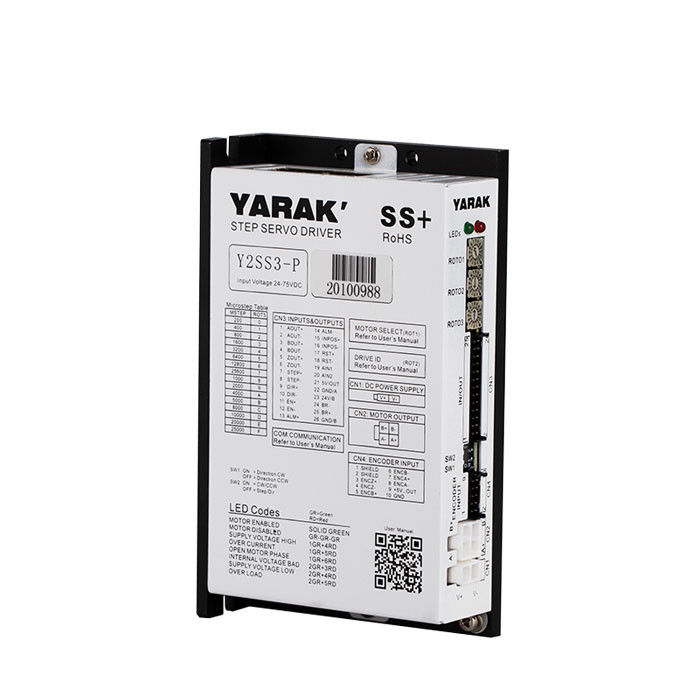

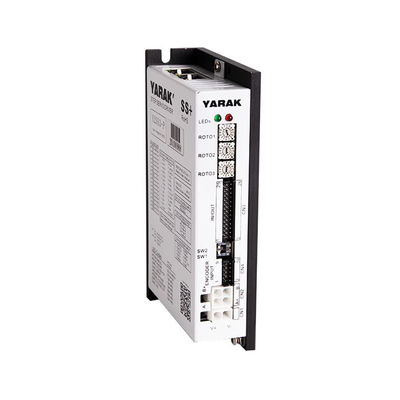

Y2SS3-P Adaptive 4.5A en boucle fermée à 2 phases Servo-entraînement pas à pas avec encodeurs pour automatisation industrielle
1. Vue d'ensemble des produits
Caractéristiques
◆ Servo-conducteur à entrée en courant continu
◆ moteur et charge adaptés,régler le courant automatiquement, 0,5-8,0A
◆ Voltage d'entrée: 24 à 75 VDC
◆ Mode de commande impulsion + direction / double impulsion
◆ 16 étages, sous-division facultative
◆ Signal de commande compatible 5-24V
◆ Protection électrique multiple
Y2SS3-P adopte la technologie de contrôle servo et sont largement utilisés dans l'automatisation des usines, machines de sculpture, fabrication de produits électroniques, tri logistique, robots, divers équipements d'automatisation spéciaux,équipements médicaux, machines-outils CNC, équipements laser, machines d'impression, traitement des matériaux, système de sécurité, système de navigation, essais et mesures industriels, etc.Il existe de nombreux domaines tels que les systèmes de mesure et de mesure.
2. Interfaces externes du pilote pas à pas
3. Indicateur d'état LED Description
Sur la base des indicateurs d'état des LED, l'état de travail du conducteur ou les causes anormales peuvent être identifiés.
Affichage | Couleur | Expliquez. |
Prisonnier de guerreUrgence | Verte | Le feu vert clignote lorsque le conducteur est normal |
Erreur | Le rouge |
Quand le conducteur a fait une erreur, les feux de circulation clignotant alternativement |
Le statut |
Échec |
Les causes |
Greenclignotant |
Conduirenormalement |
-- |
toujours vert.sur |
Ne conduisez pasactivé |
Le port EN a un niveau élevél'entrée |
rouge et 1vert |
La température du moteur est trophaut |
La nécessité de renforcer lachaleur |
rouge et 1vert |
Conduire puissance l'entrée C' est terminé. la tension |
Le pouvoir l'offre la tension est plus grand plus que Pour les appareils électroniques |
rouge et 1vert |
Je roule.courant |
Défaut de câblage du moteur ou défautle contact |
rouge et 1vert |
Enroulement du moteur ouvertcircuit électrique |
Le moteur n' est pas branché.- Je sais. |
rouge et 2vert |
Voltage interne du moteurerreur |
Le pouvoir est tropfaible |
rouge et 2vert |
Conduire puissance l'entrée sous la tension |
Voltage de l'alimentation est inférieure à 24 V |
5 rouges et 2vert |
C' est terminé.charge |
Dépassécharge |
4. Détecteurs de commutateur DIP
SW 1 | SW 2 | SW 3 | SW 4 |
Des micro-étapes |
PPR |
D'autresF | Éteint | Éteint | 0 FF | 125 | 25000 |
En marche | Éteint | Éteint | 0 FF | 100 | 20000 |
Éteint | En marche | Éteint | 0 FF | 50 | 10000 |
En marche | En marche | Éteint | 0 FF | 40 | 8000 |
Éteint | Éteint | En marche | 0 FF | 25 | 5000 |
En marche | Éteint | En marche | 0 FF | 20 | 4000 |
Éteint | En marche | En marche | 0 FF | 10 | 2000 |
En marche | En marche | En marche | 0 FF | 5 | 1000 |
Éteint | Éteint | Éteint | 0 N | 128 | 25600 |
En marche | Éteint | Éteint | 0 N | 64 | 12800 |
Éteint | En marche | Éteint | 0 N | 32 | 6400 |
En marche | En marche | Éteint | 0 N | 16 | 3200 |
Éteint | Éteint | En marche | 0 N | 8 | 1600 |
En marche | Éteint | En marche | 0 N | 4 | 800 |
Éteint | En marche | En marche | 0 N | 2 | 400 |
En marche | En marche | En marche | 0 N | 1 | 200 |
5. Sélection du modèle de direction et de commande du moteur
Affichage | Commutateur | Fonction |
SW 5 |
Direction de rotation du moteur |
ON:Direction CW OFF:direction CCW |
SW 6 | Sélection des impulsions simples et doubles |
Mode de commande: CW/CCW Mode de commande OFF:STEP/DIR |
6Les signaux de contrôle.
Des descriptions des signaux d'entrée comme suit:
Affichage | Nom du terminal | Fonction |
Pas à pas |
Signal de pulsation |
Réception du signal 5-24V/NPN/PNP |
DIR |
Signal de direction |
Réception du signal 5-24V/NPN/PNP |
Résultats |
Activer le signal |
Réception du signal 5-24V/NPN/PNP; EN sans entrée, activation du moteur |
Les signaux de sortie fonctionnent comme suit,
Affichage | Nom du terminal | Fonction |
L'ALM |
Sortie d'erreur |
Lorsque le lecteur est mal, le Le port de sortie est raccordé à une tension maximale de 3 0 V @ 1 0 0 m A |
INPOS |
Sortie à la position |
Une fois le moteur en position, le port de sortie est connecté à une tension maximale de 3 0 V @ 1 0 0 m A |
7- Des liens.
Connexions d'entrée:
Connexions de sortie:
8. Dimensions mécaniques
![]() |
