Nom De Marque: | YARAK |
Numéro De Modèle: | Y2SD1R5 Mini |
Nombre De Pièces: | ≥50PCS |
Détails De L'emballage: | 50 pièces par carton |
Conditions De Paiement: | T/T basé sur le compte de la société |

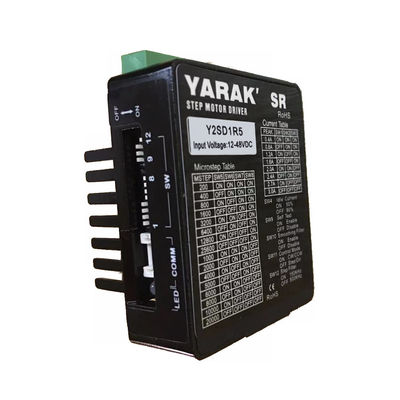

Y2SD1R5 3.0A 2 phases à boucle ouverte Mini Stepper Drive avec conception compacte pour Nema 8 à 23 moteurs stepper hybrides
1. Vue d'ensemble des produits
Ce pilote pas à pas YSD1R5 est spécialisé par sa petite taille exceptionnelle avec une sortie max. 3A,Ce qui en fait un choix idéal pour les applications qui n'ont pas beaucoup d'espace pour l'installation de drivers pas à pas..
Les pilotes pas à pas numériques adoptent le DSP pour le traitement et le contrôle du signal afin d'obtenir de meilleures performances et une personnalisation flexible axée sur l'application.et un contrôle précis du mouvement moteur grâce à un algorithme de commande bien conçuLa différence maximale entre le pilote pas à pas analogique et le pilote pas à pas numérique est que le pilote pas à pas numérique peut réduire efficacement les vibrations, le bruit et le chauffage du moteur pas à pas.en particulier à basse vitesse et en conditions de micro-étape (subdivision) faibleGénéralement, les drivers stepper numériques ont de meilleures performances que les drivers analogiques.
En outre, le chauffage de Y2SD1R5 est assez faible, ce qui le rend également adapté au chauffage d'applications sensibles, telles que les applications médicales, les applications chimiques, etc.
Quelques avantages:
Haute précision: l'entraînement du moteur pas à pas est très précis, de sorte qu'un contrôle de mouvement de haute précision peut être réalisé.
Sans erreurs accumulées: Contrairement au servo-moteur, le pilote de moteur pas à pas n'accumule pas d'erreurs et les étapes de chaque rotation ou mouvement sont fixes.
Réaction rapide: le pilote de moteur pas à pas a un temps de réponse court, ce qui permet d'obtenir un contrôle précis du mouvement en peu de temps.
Économie d'énergie: le pilote du moteur pas à pas ne reçoit l'impulsion électrique que lorsqu'il en a besoin, il consomme donc peu d'énergie.
Maintenance simple: La structure du moteur pas à pas est simple et donc relativement facile à entretenir.
2Principales spécifications techniques
Nom de l'article | Définition |
Voltage d'entrée | 12 à 48VDC |
Courant de sortie | 0.4 à 3,0 A (peak) |
Mode de commande |
Pouls et direction, CW & CCW (Sélectionné par le sauteur à bord) |
Signal de commande | La fréquence d'alimentation est supérieure ou égale à 5 VDC. |
Micro étape Portée |
16 types, 1 à 128 réglages de micro-étape, De 200 à 25600 poules par cartouche |
Courant au ralenti | 50% ou 90% en réglant les jumpers |
Fonctions spéciales |
Autotuning, auto-test, interpolation par micro-étape, Sélection de l'inertie de charge |
Signaux d'entrée Filtrage |
Filtrage numérique à 150 kHz pour les scénarios à micro-étape basse Filtrage numérique de 2 MHz pour les scénarios à micro-étape élevée |
Protéger |
Métal, haute performance EMC, Protection électrique à plusieurs niveaux |
Moteurs de correspondance | Adapté aux moteurs pas à pas de Nema11 à Nema23 |
3. Interfaces externes du pilote pas à pas
4. Indicateur d'état LED Description
Sur la base des indicateurs d'état des LED, l'état de travail du conducteur ou les causes anormales peuvent être identifiés.

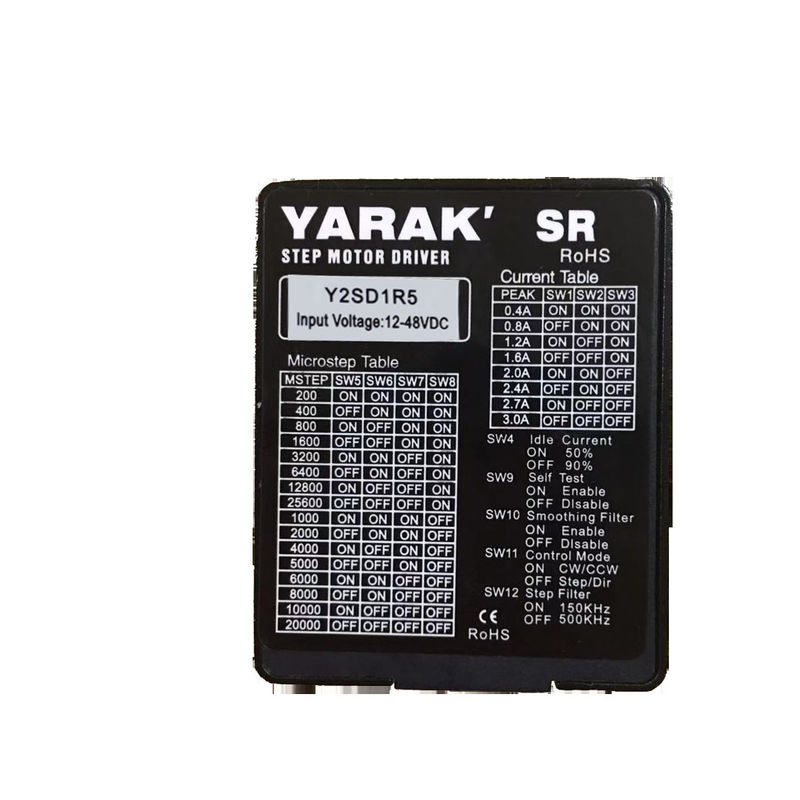

5. Paramètres de sortie actuels
Paramètres de commutation | Courant de pointe /A | ||
SW1 | SW2 | SW3 | |
Je suis déconnecté. | Je suis déconnecté. | Je suis déconnecté. | 3.0 |
À | Je suis déconnecté. | Je suis déconnecté. | 2.7 |
Je suis déconnecté. | À | Je suis déconnecté. | 2.4 |
À | À | Je suis déconnecté. | 2.0 |
Je suis déconnecté. | Je suis déconnecté. | À | 1.6 |
À | Je suis déconnecté. | À | 1.2 |
Je suis déconnecté. | À | À | 0.8 |
À | À | À | 0.4 |
Le courant idéal peut être réglé à 50% du nromal en réglant SW4 ON et à 90% en le désactivant.
6. Détecteurs de commutateur DIP
SW5 | SW6 | SW7 | SW8 |
Des micro-étapes |
PPR |
D'autresF | Éteint | Éteint | 0 FF | 125 | 25000 |
En marche | Éteint | Éteint | 0 FF | 100 | 20000 |
Éteint | En marche | Éteint | 0 FF | 50 | 10000 |
En marche | En marche | Éteint | 0 FF | 40 | 8000 |
Éteint | Éteint | En marche | 0 FF | 25 | 5000 |
En marche | Éteint | En marche | 0 FF | 20 | 4000 |
Éteint | En marche | En marche | 0 FF | 10 | 2000 |
En marche | En marche | En marche | 0 FF | 5 | 1000 |
Éteint | Éteint | Éteint | 0 N | 128 | 25600 |
En marche | Éteint | Éteint | 0 N | 64 | 12800 |
Éteint | En marche | Éteint | 0 N | 32 | 6400 |
En marche | En marche | Éteint | 0 N | 16 | 3200 |
Éteint | Éteint | En marche | 0 N | 8 | 1600 |
En marche | Éteint | En marche | 0 N | 4 | 800 |
Éteint | En marche | En marche | 0 N | 2 | 400 |
En marche | En marche | En marche | 0 N | 1 | 200 |
7. Autres paramètres DIP
Le DIP n'est pas présent. | Fonction | Définition |
SW9 |
L'autoexamen |
En marche: le moteur tourne à 1 tour/s pendant 1 tour dans le sens horaire et 1 tour en arrière. |
SW10 | Interpolation par micro-étape |
Activé: Interpolation en micro-étape activée, suggère de utilisation lorsque le micro pas est inférieur à 8. Éteint: fonction désactivée. |
SW11 | Sélection du mode impulsion |
On: CW et CCW Éteint: Pouls et direction |
SW12 |
Signal d'entrée Filtrage numérique |
En marche: 150 kHz, adapté aux réglages de micro-étape basse Éteint: 2 MHz, adapté aux réglages de micro-étape élevé |
8Les signaux de contrôle.
Des descriptions des signaux d'entrée comme suit:
Affichage | Nom du terminal | Fonction |
Pas à pas |
Signal de pulsation |
Réception du signal 5-24V/NPN/PNP |
DIR |
Signal de direction |
Réception du signal 5-24V/NPN/PNP |
Résultats |
Activer le signal |
Réception du signal 5-24V/NPN/PNP; EN sans entrée, activation du moteur |
9- Des liens.
Connexions d'entrée:
10. Dimensions mécaniques
![]() |
