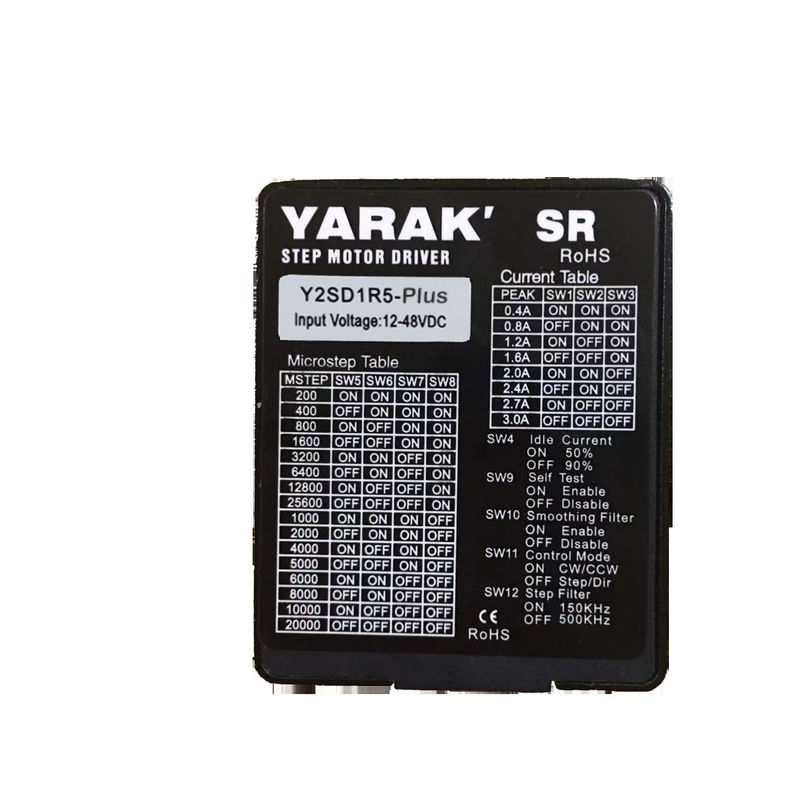

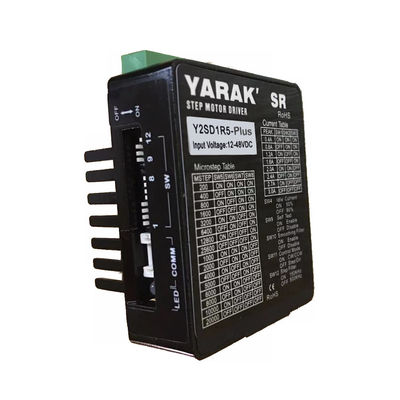

Y2SD1R5 PLUS 3.0A 2 phases à boucle ouverte Mini Stepper Drive avec sortie d'alarme pour Nema 8 à 23 moteurs hybrides stepper

1. Vue d'ensemble des produits

Ce pilote YSD1R5 Plus est une sortie de signal d'alarme prise en charge basée sur Y2SD1R5, ce qui permet aux contrôleurs de recevoir en ligne des informations sur l'état du pilote et du moteur en temps réel.

Tout comme le Y2SD1R5, le Y2SD1R5 PLUS est également spécial en termes de petite taille et de faible chauffage, ce qui est particulièrement approprié pour les applications qui ont un espace limité et de faibles besoins en chauffage, tels que les équipements médicaux,appareils aérospatiaux, équipements de laboratoire, équipements électroniques, installations d'essais chimiques, etc.

Un pilote de moteur pas à pas est un pilote de commande de mouvement qui reçoit des singles de commande et produit le courant de conduite approprié pour un moteur pas à pas et contrôle son mouvement.Le moteur pas à pas et le pilote constituent un système de contrôle du mouvement pas à pas, et la performance ne dépend pas seulement du moteur pas à pas, mais aussi du pilote pas à pas.

Le signal de commande de l'entraînement pas à pas comprend principalement le type d'impulsion et de direction, le type CW CCW, le type de commande de vitesse du signal IO externe, le type de commande de bus de champ, tels que EtherCAT, CanOpen, Profit net,et ainsi de suite.

Sur la base de moteurs pas à pas avec ou sans encodeurs, les moteurs pas à pas peuvent être divisés en moteurs pas à pas en boucle ouverte et en moteurs pas à pas en boucle fermée.le système d'accélération en boucle fermée présente de meilleures performances, comme une grande amélioration de la perte d'étape, du chauffage, du couple de sortie, etc. Cependant, avec le développement de la technologie,les steppers à boucle ouverte ont également des performances satisfaisantes et suffisantes dans de nombreuses applications.

Sur la base des principes de commande, les step drivers sont divisés en step drivers analogiques et step drivers numériques.

Bien que l'entraînement par moteur analogique à étape puisse essentiellement répondre aux besoins de certaines applications et qu'il soit largement utilisé dans les équipements automatisés de diverses industries,les gens ont également découvert que les pilotes analogiques ont des problèmes difficiles à résoudrePar exemple, lorsque l'on travaille à basse vitesse, une résonance se produit, surtout lorsqu'elle est intégrée à la structure mécanique, la résonance et le bruit seront plus graves.le pilote pas à pas analogique ne peut pas fonctionner bien à grande vitesse, comme pas plus de 700-800rpm, de sorte qu'il ne peut pas être utilisé dans de nombreuses applications d'automatisation industrielle.Les performances du pilote pas à pas analogique ne sont pas très bonnes, comme la perte d'étape est fréquente lorsqu'un pilote stepper analogique est installé à proximité d'un VFD ou d'autres appareils nécessitant un courant élevé.

Les pilotes pas à pas numériques adoptent le DSP pour le traitement et le contrôle du signal afin d'obtenir de meilleures performances et une personnalisation flexible axée sur l'application.et un contrôle précis du mouvement moteur grâce à un algorithme de commande bien conçuLa différence maximale entre le pilote pas à pas analogique et le pilote pas à pas numérique est que le pilote pas à pas numérique peut réduire efficacement les vibrations, le bruit et le chauffage du moteur pas à pas.en particulier à basse vitesse et en conditions de micro-étape (subdivision) faibleGénéralement, les drivers stepper numériques ont de meilleures performances que les drivers analogiques.

2Principales spécifications techniques

3. Interfaces externes du pilote pas à pas

4. Indicateur d'état LED Description

Sur la base des indicateurs d'état des LED, l'état de travail du conducteur ou les causes anormales peuvent être identifiés.

5. Paramètres de sortie actuels

Le courant idéal peut être réglé à 50% du nromal en réglant SW4 ON et à 90% en le désactivant.

6. Détecteurs de commutateur DIP

7. Autres paramètres DIP

8Les signaux de contrôle.

Des descriptions des signaux d'entrée comme suit:

9- Des liens.

Les connexions des signaux de contrôle d'entrée sont indiquées ci-dessous.

Les signaux d'alarme de sortie sont connectés comme ci-dessous,

10. Dimensions mécaniques
