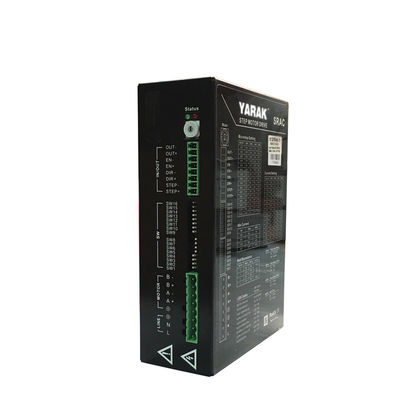

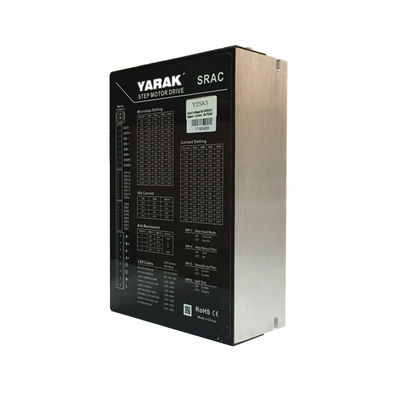

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC

Nom De Marque:	YARAK
Numéro De Modèle:	Y2SA3
Nombre De Pièces:	≥50PCS
Détails De L'emballage:	10pcs pour chaque carton
Conditions De Paiement:	T/T basé sur le compte de la société

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE, ROHS

Le type:

Boucle ouverte avec entrée AC haute tension et sortie d'alarme

Phases:

Phase 2

Voltage d'entrée:

70 à 150 VAC

Courant de sortie:

0.4 à 8.0A

Mode de commande:

Plus+Direction, CW et CCW

Sortie d'alarme:

- Oui, oui.

Signal de commande:

5 VDC et 24 VDC Compatible

Fonctions spéciales:

Autotuning, auto-test, sortie d'alarme, optimisation de l'inertie de charge par interpolation en mic

Courant de l' Idel:

25%, 50%, 70% ou 90% en réglant le commutateur DIP

Moteurs de correspondance:

Nema 8 à 34

Les points forts:

Conception compacte, compatibilité avec de nombreuses applications, excellentes performances et fiab

Personnalisation:

Disponible avec MOQ

Capacité d'approvisionnement:

10000 pièces par mois

Mettre en évidence:

Le conducteur du moteur pas à pas à haute tension

Le pilote de moteur pas à pas 2e phase

Description du produit

Y2SA3 8.0A Tracteur pas à pas à haute tension 2phase avec sortie d'alarme 70-150VAC pour Nema23 à 47 moteurs pas à pas hybrides

1. Vue d'ensemble des produits

Y2SA3 a également une plage de tension d'entrée de 70VAC à 150VAC et un courant de sortie de 0,4 à 8,0A.

Y2SA3 est largement utilisé dans les applications à courant élevé avec des alimentations en courant alternatif, a également une grande fiabilité et des performances de couple à grande vitesse.

Quelques avantages:

Haute précision: l'entraînement du moteur pas à pas est très précis, de sorte qu'un contrôle de mouvement de haute précision peut être réalisé.

Sans erreurs accumulées: Contrairement au servo-moteur, le pilote de moteur pas à pas n'accumule pas d'erreurs et les étapes de chaque rotation ou mouvement sont fixes.

Réaction rapide: le pilote de moteur pas à pas a un temps de réponse court, ce qui permet d'obtenir un contrôle précis du mouvement en peu de temps.

Économie d'énergie: le pilote du moteur pas à pas ne reçoit l'impulsion électrique que lorsqu'il en a besoin, il consomme donc peu d'énergie.

Maintenance simple: La structure du moteur pas à pas est simple et donc relativement facile à entretenir.

Un couple plus élevé: le pilote pas à pas à courant alternatif à haute tension permet au moteur pas à pas d'augmenter le couple de sortie.

Les entraînements pas à pas sont largement utilisés dans l'automatisation des usines, les machines à sculpter, la fabrication de produits électroniques, le tri logistique, les robots, divers équipements d'automatisation spéciaux, les équipements médicaux,Machines-outils CNCIl existe de nombreux domaines tels que les systèmes de mesure et de mesure.

2Principales spécifications techniques

Nom de l'article	Définition
Voltage d'entrée	70 à 150 VAC
Courant de sortie	0.4 à 8.0A (peak)
Mode de commande	Pouls et direction, CW et CCW
Signal de commande	La fréquence d'alimentation est supérieure ou égale à 5 VDC.
Micro étape Portée	16 types, 1 à 128 réglages de micro-étape, De 200 à 25600 poules par cartouche
Courant au ralenti	25%, 50%, 70% ou 90% en réglant le commutateur DIP
Fonctions spéciales	Autotuning, auto-test, sortie d'alarme, interpolation par micro-étape Optimisation de l'inertie de charge
Signaux d'entrée Filtrage	Filtrage numérique à 150 kHz pour les scénarios à micro-étape basse Filtrage numérique de 2 MHz pour les scénarios à micro-étape élevée
Protéger	Métal, haute performance EMC, Protection électrique à plusieurs niveaux
Moteurs de correspondance	Adapté aux moteurs pas à pas de Nema23 à Nema47
Les fournisseurs d'électricité	Pas besoin d'alimentation en courant alternatif ou en courant continu ou de transformateurs

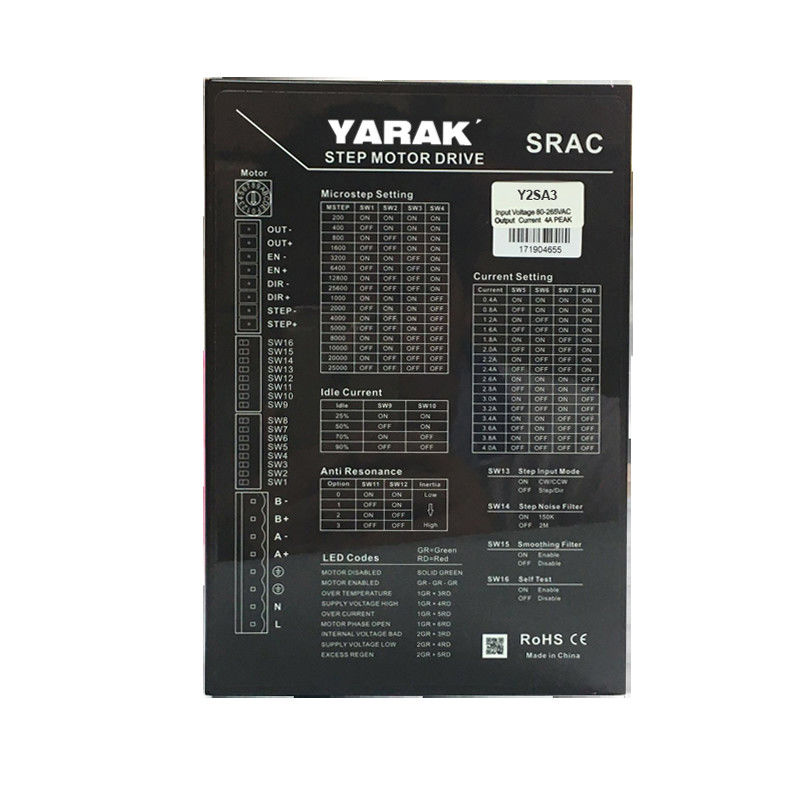

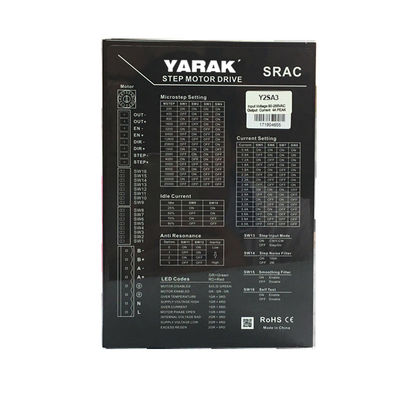

3. Interfaces externes du pilote pas à pas

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC 0

4. Indicateur d'état LED Description

Sur la base des indicateurs d'état des LED, l'état de travail du conducteur ou les causes anormales peuvent être identifiés.

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC 1

5. Paramètres de sortie actuels

Paramètres de commutation				Y2SA2
SW5	SW6	SW7	SW8	Courant de pointe/A
Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	8.0
À	Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	7.3
Je suis déconnecté.	À	Je suis déconnecté.	Je suis déconnecté.	6.6
À	À	Je suis déconnecté.	Je suis déconnecté.	5.9
Je suis déconnecté.	Je suis déconnecté.	À	Je suis déconnecté.	5.2
À	Je suis déconnecté.	À	Je suis déconnecté.	4.5
Je suis déconnecté.	À	À	Je suis déconnecté.	4.0
À	À	À	Je suis déconnecté.	3.5
Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	À	3.0
À	Je suis déconnecté.	Je suis déconnecté.	À	2.5
Je suis déconnecté.	À	Je suis déconnecté.	À	2.0
À	À	Je suis déconnecté.	À	1.8
Je suis déconnecté.	Je suis déconnecté.	À	À	1.2
À	Je suis déconnecté.	À	À	0.9
Je suis déconnecté.	À	À	À	0.6
À	À	À	À	0.4

les réglages de courant Idel,

DIP	Réglage 1		Réglage 2		Réglage 3		Réglage 3
SW9	À	25%	Je suis déconnecté.	50%	À	70%	Je suis déconnecté.	90%
SW10	À		À		Je suis déconnecté.		Je suis déconnecté.

6. Détecteurs de commutateur DIP

Paramètres de commutation				Y2SA2
SW1	SW2	SW3	SW4	Micro étape	Pouls/ronde
Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	125	25000
À	Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	100	20000
Je suis déconnecté.	À	Je suis déconnecté.	Je suis déconnecté.	50	10000
À	À	Je suis déconnecté.	Je suis déconnecté.	40	8000
Je suis déconnecté.	Je suis déconnecté.	À	Je suis déconnecté.	25	5000
À	Je suis déconnecté.	À	Je suis déconnecté.	20	4000
Je suis déconnecté.	À	À	Je suis déconnecté.	10	2000
À	À	À	Je suis déconnecté.	5	1000
Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	À	128	25600
À	Je suis déconnecté.	Je suis déconnecté.	À	64	12800
Je suis déconnecté.	À	Je suis déconnecté.	À	32	6400
À	À	Je suis déconnecté.	À	16	3200
Je suis déconnecté.	Je suis déconnecté.	À	À	8	1600
À	Je suis déconnecté.	À	À	4	800
Je suis déconnecté.	À	À	À	2	400
À	À	À	À	1	200

7. Autres paramètres DIP

Le DIP n'est pas présent.	Fonction	Définition
SW13	Sélection du mode impulsion	On: CW et CCW Éteint: Pouls et direction
SW14	Signal d'entrée Filtrage numérique	En marche: 150 kHz, adapté aux réglages de micro-étape basse Éteint: 2 MHz, adapté aux réglages de micro-étape élevé
SW15	Interpolation par micro-étape	Activé: Interpolation micro-étape activée, suggère d'utiliser lorsque la micro-étape est inférieure à 8. Éteint: fonction désactivée.
SW16	L'autoexamen	En marche: le moteur tourne à 1 tour/s pendant 1 tour dans le sens horaire et 1 tour en arrière. Éteint: fonction désactivée.

8Les signaux de contrôle.

Des descriptions des signaux d'entrée comme suit:

Affichage	Nom du terminal	Fonction
Pas à pas	Signal de pulsation	Réception du signal 5-24V/NPN/PNP
DIR	Signal de direction	Réception du signal 5-24V/NPN/PNP
Résultats	Activer le signal	Réception du signal 5-24V/NPN/PNP; EN sans entrée, activation du moteur

9- Des liens.

Connexions d'entrée:

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC 2

Connexions d'entrée:

10. Dimensions mécaniques

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC 4

Les étiquettes:

Servo-entraînement à pas

Conducteur pas à pas à haute tension

Le conducteur mini-pas à pas

Détails Des Produits

À La Maison > Produits >

Commande de moteur pas à pas

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC

Toutes Les Catégories

Boîte de vitesses spontanée planétaire

Boîte de vitesses planétaire hélicoïdale

Boîte de vitesses à entraînement harmonique

moteur à broche électrique

Commande de moteur pas à pas

Moteur pas à pas hybride

Cylindre électrique

Moteur pas à pas à boucle fermée

Conducteur de moteur linéaire

Table tournante CNC

Système de positionnement précis

Moteur pas à pas hybride linéaire

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC

Nom De Marque:	YARAK
Numéro De Modèle:	Y2SA3
Nombre De Pièces:	≥50PCS
Détails De L'emballage:	10pcs pour chaque carton
Conditions De Paiement:	T/T basé sur le compte de la société

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Nom de marque:

YARAK

Certification:

CE, ROHS

Numéro de modèle:

Y2SA3

Le type:

Boucle ouverte avec entrée AC haute tension et sortie d'alarme

Phases:

Phase 2

Voltage d'entrée:

70 à 150 VAC

Courant de sortie:

0.4 à 8.0A

Mode de commande:

Plus+Direction, CW et CCW

Sortie d'alarme:

- Oui, oui.

Signal de commande:

5 VDC et 24 VDC Compatible

Fonctions spéciales:

Autotuning, auto-test, sortie d'alarme, optimisation de l'inertie de charge par interpolation en mic

Courant de l' Idel:

25%, 50%, 70% ou 90% en réglant le commutateur DIP

Moteurs de correspondance:

Nema 8 à 34

Les points forts:

Conception compacte, compatibilité avec de nombreuses applications, excellentes performances et fiab

Personnalisation:

Disponible avec MOQ

Quantité de commande min:

≥50PCS

Détails d'emballage:

10pcs pour chaque carton

Délai de livraison:

7-14days pour la personnalisation 3-4weeks de version de standad

Conditions de paiement:

T/T basé sur le compte de la société

Capacité d'approvisionnement:

10000 pièces par mois

Mettre en évidence:

Le conducteur du moteur pas à pas à haute tension

Le pilote de moteur pas à pas 2e phase

Description du produit

Y2SA3 8.0A Tracteur pas à pas à haute tension 2phase avec sortie d'alarme 70-150VAC pour Nema23 à 47 moteurs pas à pas hybrides

1. Vue d'ensemble des produits

Y2SA3 a également une plage de tension d'entrée de 70VAC à 150VAC et un courant de sortie de 0,4 à 8,0A.

Y2SA3 est largement utilisé dans les applications à courant élevé avec des alimentations en courant alternatif, a également une grande fiabilité et des performances de couple à grande vitesse.

Quelques avantages:

Haute précision: l'entraînement du moteur pas à pas est très précis, de sorte qu'un contrôle de mouvement de haute précision peut être réalisé.

Sans erreurs accumulées: Contrairement au servo-moteur, le pilote de moteur pas à pas n'accumule pas d'erreurs et les étapes de chaque rotation ou mouvement sont fixes.

Réaction rapide: le pilote de moteur pas à pas a un temps de réponse court, ce qui permet d'obtenir un contrôle précis du mouvement en peu de temps.

Économie d'énergie: le pilote du moteur pas à pas ne reçoit l'impulsion électrique que lorsqu'il en a besoin, il consomme donc peu d'énergie.

Maintenance simple: La structure du moteur pas à pas est simple et donc relativement facile à entretenir.

Un couple plus élevé: le pilote pas à pas à courant alternatif à haute tension permet au moteur pas à pas d'augmenter le couple de sortie.

2Principales spécifications techniques

Nom de l'article	Définition
Voltage d'entrée	70 à 150 VAC
Courant de sortie	0.4 à 8.0A (peak)
Mode de commande	Pouls et direction, CW et CCW
Signal de commande	La fréquence d'alimentation est supérieure ou égale à 5 VDC.
Micro étape Portée	16 types, 1 à 128 réglages de micro-étape, De 200 à 25600 poules par cartouche
Courant au ralenti	25%, 50%, 70% ou 90% en réglant le commutateur DIP
Fonctions spéciales	Autotuning, auto-test, sortie d'alarme, interpolation par micro-étape Optimisation de l'inertie de charge
Signaux d'entrée Filtrage	Filtrage numérique à 150 kHz pour les scénarios à micro-étape basse Filtrage numérique de 2 MHz pour les scénarios à micro-étape élevée
Protéger	Métal, haute performance EMC, Protection électrique à plusieurs niveaux
Moteurs de correspondance	Adapté aux moteurs pas à pas de Nema23 à Nema47
Les fournisseurs d'électricité	Pas besoin d'alimentation en courant alternatif ou en courant continu ou de transformateurs

3. Interfaces externes du pilote pas à pas

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC 0

4. Indicateur d'état LED Description

Sur la base des indicateurs d'état des LED, l'état de travail du conducteur ou les causes anormales peuvent être identifiés.

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC 1

5. Paramètres de sortie actuels

Paramètres de commutation				Y2SA2
SW5	SW6	SW7	SW8	Courant de pointe/A
Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	8.0
À	Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	7.3
Je suis déconnecté.	À	Je suis déconnecté.	Je suis déconnecté.	6.6
À	À	Je suis déconnecté.	Je suis déconnecté.	5.9
Je suis déconnecté.	Je suis déconnecté.	À	Je suis déconnecté.	5.2
À	Je suis déconnecté.	À	Je suis déconnecté.	4.5
Je suis déconnecté.	À	À	Je suis déconnecté.	4.0
À	À	À	Je suis déconnecté.	3.5
Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	À	3.0
À	Je suis déconnecté.	Je suis déconnecté.	À	2.5
Je suis déconnecté.	À	Je suis déconnecté.	À	2.0
À	À	Je suis déconnecté.	À	1.8
Je suis déconnecté.	Je suis déconnecté.	À	À	1.2
À	Je suis déconnecté.	À	À	0.9
Je suis déconnecté.	À	À	À	0.6
À	À	À	À	0.4

les réglages de courant Idel,

DIP	Réglage 1		Réglage 2		Réglage 3		Réglage 3
SW9	À	25%	Je suis déconnecté.	50%	À	70%	Je suis déconnecté.	90%
SW10	À		À		Je suis déconnecté.		Je suis déconnecté.

6. Détecteurs de commutateur DIP

Paramètres de commutation				Y2SA2
SW1	SW2	SW3	SW4	Micro étape	Pouls/ronde
Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	125	25000
À	Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	100	20000
Je suis déconnecté.	À	Je suis déconnecté.	Je suis déconnecté.	50	10000
À	À	Je suis déconnecté.	Je suis déconnecté.	40	8000
Je suis déconnecté.	Je suis déconnecté.	À	Je suis déconnecté.	25	5000
À	Je suis déconnecté.	À	Je suis déconnecté.	20	4000
Je suis déconnecté.	À	À	Je suis déconnecté.	10	2000
À	À	À	Je suis déconnecté.	5	1000
Je suis déconnecté.	Je suis déconnecté.	Je suis déconnecté.	À	128	25600
À	Je suis déconnecté.	Je suis déconnecté.	À	64	12800
Je suis déconnecté.	À	Je suis déconnecté.	À	32	6400
À	À	Je suis déconnecté.	À	16	3200
Je suis déconnecté.	Je suis déconnecté.	À	À	8	1600
À	Je suis déconnecté.	À	À	4	800
Je suis déconnecté.	À	À	À	2	400
À	À	À	À	1	200

7. Autres paramètres DIP

Le DIP n'est pas présent.	Fonction	Définition
SW13	Sélection du mode impulsion	On: CW et CCW Éteint: Pouls et direction
SW14	Signal d'entrée Filtrage numérique	En marche: 150 kHz, adapté aux réglages de micro-étape basse Éteint: 2 MHz, adapté aux réglages de micro-étape élevé
SW15	Interpolation par micro-étape	Activé: Interpolation micro-étape activée, suggère d'utiliser lorsque la micro-étape est inférieure à 8. Éteint: fonction désactivée.
SW16	L'autoexamen	En marche: le moteur tourne à 1 tour/s pendant 1 tour dans le sens horaire et 1 tour en arrière. Éteint: fonction désactivée.

8Les signaux de contrôle.

Des descriptions des signaux d'entrée comme suit:

Affichage	Nom du terminal	Fonction
Pas à pas	Signal de pulsation	Réception du signal 5-24V/NPN/PNP
DIR	Signal de direction	Réception du signal 5-24V/NPN/PNP
Résultats	Activer le signal	Réception du signal 5-24V/NPN/PNP; EN sans entrée, activation du moteur

9- Des liens.

Connexions d'entrée:

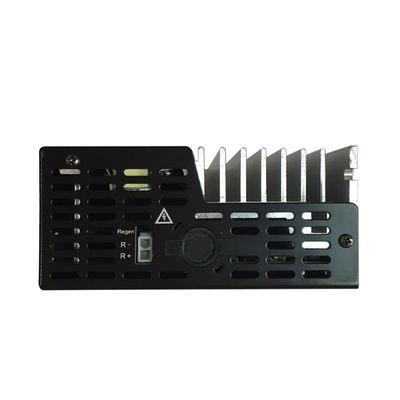

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC 2

Connexions d'entrée:

10. Dimensions mécaniques

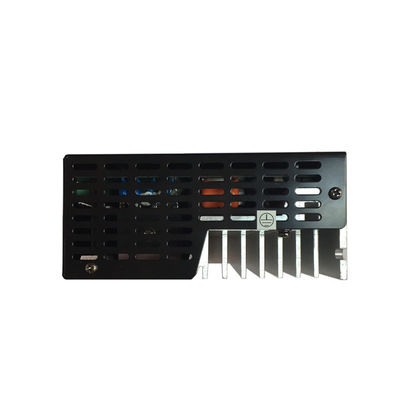

Y2SA3 8.0A Conducteur de moteur pas à pas à haute tension 2 phases avec sortie d'alarme 70-150VAC 4

Les étiquettes:
