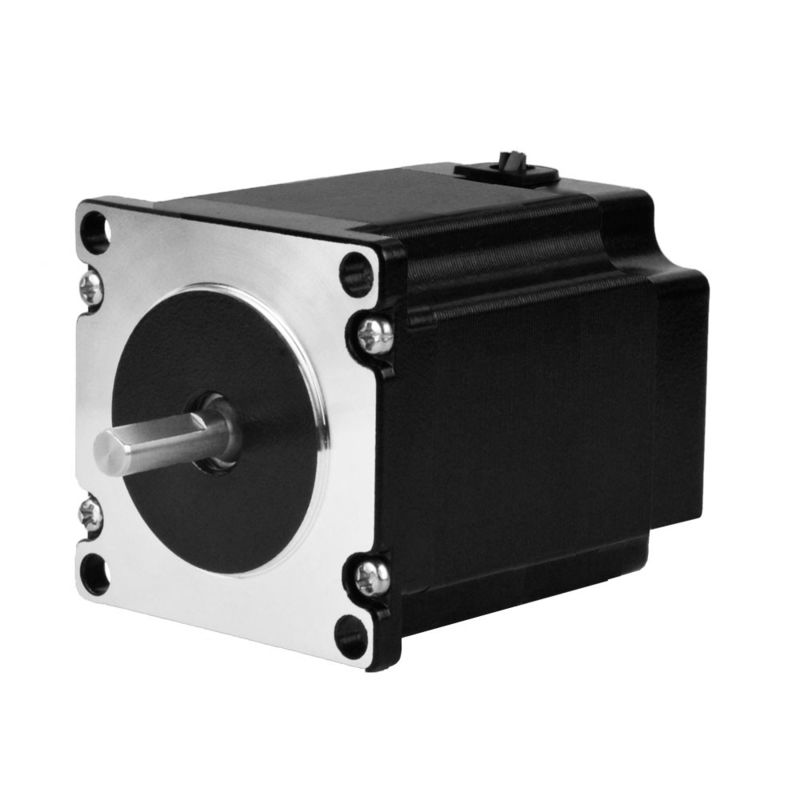

1. Vue d' ensemble du produit

Le moteur pas à pas est un moteur qui convertit le signal d'impulsion électrique en déplacement d'angle ou en déplacement de ligne correspondant.Il peut utiliser la quantité et la fréquence de l'impulsion pour contrôler la rotation (angle de rotationPour chaque impulsion, le rotor du moteur tourne d'un angle ou vers l'avant et son déplacement d'angle de sortie ou de ligne est proportionnel à l'impulsion d'entrée,et la vitesse est proportionnelle à la fréquence d'impulsionPar conséquent, le moteur pas à pas est également appelé moteur à impulsion.

Dans le cas de la non-surcharge, la vitesse du moteur et la position d'arrêt dépendent uniquement de la fréquence et du nombre d'entrées pulsées, sans être affectées par la variation de charge.ajouter un signal d'impulsion au moteurL'avantage de cette relation linéaire entre impulsion et angle de rotation, en plus qu'un moteur pas à pas n'a que des erreurs périodiques sans erreurs cumulées,faire le moteur pas à pas largement utilisé dans la vitesse d'automatisation, position et autres champs de commande facilement.

Avec le développement de la recherche sur les produits et le développement de la technologie, les performances du système pas à pas ont été encore améliorées.Il n'y aura pas de perte de pas surtout de nos jours, et une durée de vie très longue, presque pas besoin d'entretien, ce qui rend les pas à pas populaires et largement utilisés dans de nombreux types d'applications de contrôle de mouvement d'automatisation industrielle.

Actuellement, les moteurs pas à pas sont largement utilisés dans le domaine du contrôle de mouvement.Plusieurs points à noterlorsque des moteurs hybrides pas à pas sont utilisés.

Le couple du moteur pas à pas diminuera à mesure que la vitesse augmentera.

Lorsque le moteur pas à pas tourne, l'inductivité de chaque enroulement de phase du moteur forme une force électromotive inverse.Dans ce cas,, le courant de phase du moteur diminue avec l'augmentation de la fréquence (ou de la vitesse), ce qui entraîne une diminution du couple.

Le moteur pas à pas peut bien fonctionner à basse vitesse, mais s'il dépasse une certaine vitesse, il peut ne pas démarrer ou il peut y avoir un fort sifflement sonore.

Le moteur pas à pas possède un paramètre technique: fréquence de démarrage sans charge, qui est la fréquence d'impulsion à laquelle le moteur pas à pas peut démarrer normalement dans des conditions de non-charge.Si la fréquence d'impulsion est supérieure à cette valeur, le moteur ne peut pas démarrer normalement et peut subir une perte d'étape ou un blocage du rotor.Il devrait y avoir un processus d'accélération dans la fréquence d'impulsion, c'est-à-dire que la fréquence de départ devrait être inférieure,et ensuite une certaine accélération doit être appliquée pour atteindre la fréquence élevée souhaitée (le régime du moteur doit augmenter de basse vitesse à haute vitesse).

Comment surmonter les vibrations et le bruit des moteurs hybrides pas à pas biphasés lors d'un fonctionnement à basse vitesse?

Les inconvénients inhérents des moteurs pas à pas sont les vibrations et le bruit élevés lors d'une rotation à basse vitesse, qui peuvent généralement être surmontés par les solutions suivantes:

A. Si le moteur pas à pas fonctionne exactement dans la zone de résonance, une transmission mécanique telle que la modification du rapport de réduction peut éviter la zone de résonance;

B. La méthode la plus couramment utilisée et la plus pratique consiste à utiliser des pilotes avec des fonctions de subdivision;

C. Remplacer par un moteur pas à pas avec un angle de pas plus petit, tel qu'un moteur pas à pas à trois phases ou à cinq phases.

Les applications des moteurs hybrides pas à pas Kaifull PRMCAS

Machines-outils et machines à graver

L'application de moteurs pas à pas dans les machines-outils est également très courante.ce qui permet d'atteindre une précision et une rapidité dans l'usinage des piècesIl peut obtenir différents effets de traitement, une vitesse élevée et une efficacité élevée.

Équipement d'automatisation

L'application des moteurs pas à pas dans les équipements d'automatisation est également très étendue.réalisant ainsi le contrôle automatisé de l'équipementIl peut obtenir différents effets de contrôle, tels qu'une grande vitesse et une grande stabilité.

Machines d'impression

Dans une imprimante, un moteur pas à pas est utilisé pour contrôler le mouvement de la tête d'impression, ce qui permet d'imprimer avec précision du texte, des images et des graphiques.Il peut obtenir différents effets d'impression, comme la haute définition, la vitesse et la stabilité.

Composants automobiles

L'application de moteurs pas à pas dans les composants automobiles est également très courante.fenêtresIl peut obtenir différents effets de contrôle, tels que des vitesses élevées et une fiabilité élevée.

Équipement optique

Dans les équipements optiques, les moteurs pas à pas sont largement utilisés dans les modulateurs, le réglage fin et d'autres aspects.ils sont largement utilisés dans divers mécanismes de positionnement optique, ce qui peut fournir une plus grande stabilité et précision pour les équipements optiques.

Dispositifs médicaux

Les moteurs pas à pas sont largement utilisés dans les dispositifs médicaux, en particulier dans les instruments chirurgicaux tels que les lames et les coupeuses.Le positionnement très précis des moteurs pas à pas peut améliorer considérablement la précision de la chirurgie et rendre la chirurgie plus sûreLes moteurs pas à pas peuvent également être utilisés dans des dispositifs tels que des stimulateurs cardiaques et des seringues.

Applications de positionnement de précision

Les moteurs pas à pas peuvent effectuer des tâches de positionnement précis grâce à un mouvement quantitatif et à des angles de pas fixes, ce qui les rend largement utilisés dans divers équipements de positionnement de précision,comme les équipements optiques, les équipements textiles, les machines à broderie informatisées, les équipements médicaux, les équipements d'automatisation, etc. Ces équipements nécessitent généralement des machines de positionnement de haute précision et stables,et les moteurs pas à pas sont parfaits pour de telles tâches.

En résumé, les moteurs pas à pas peuvent être largement utilisés dans divers domaines en raison de leurs caractéristiques de mouvement quantitatif et d'angle pas à pas fixe,fournissant une force motrice plus précise et plus efficace pour les équipements mécaniques afin d'atteindre une plus grande efficacité et une plus grande qualité de production.

2Spécifications techniques générales du moteur hybride pas à pas

3. Fiche de données sur les performances du moteur hybride pas à pas

4. Dimensions mécaniques (en mm)

5. Diagramme de câblage

6. courbes de couple et de vitesse
