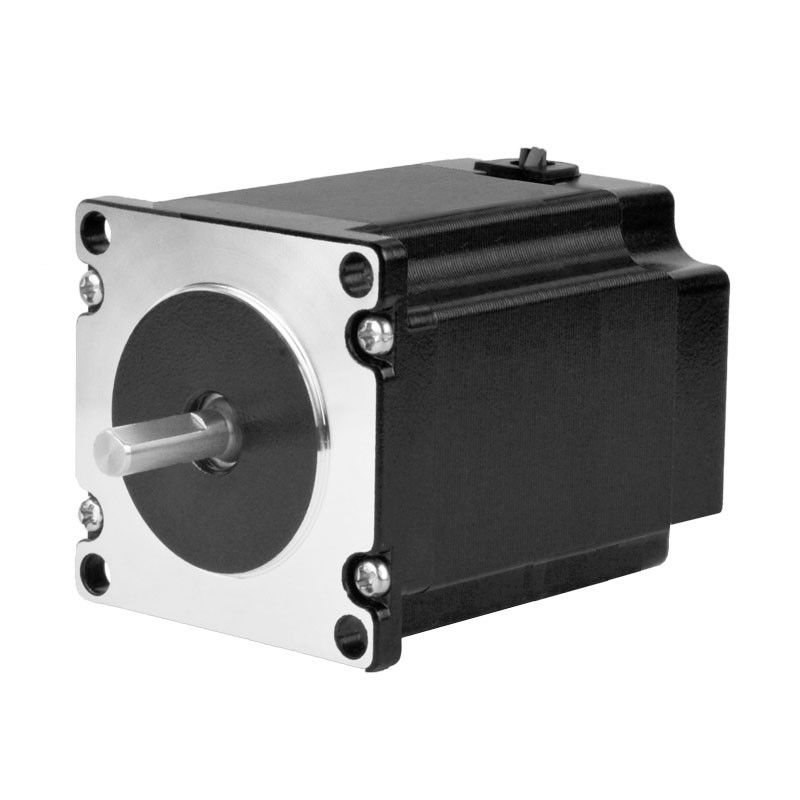

1. Vue d' ensemble du produit

Le moteur pas à pas est un moteur qui convertit le signal d'impulsion électrique en déplacement d'angle ou en déplacement de ligne correspondant.Il peut utiliser la quantité et la fréquence de l'impulsion pour contrôler la rotation (angle de rotationPour chaque impulsion, le rotor du moteur tourne d'un angle ou vers l'avant et son déplacement d'angle de sortie ou de ligne est proportionnel à l'impulsion d'entrée,et la vitesse est proportionnelle à la fréquence d'impulsionPar conséquent, le moteur pas à pas est également appelé moteur à impulsion.

Dans le cas de la non-surcharge, la vitesse du moteur et la position d'arrêt dépendent uniquement de la fréquence et du nombre d'entrées pulsées, sans être affectées par la variation de charge.ajouter un signal d'impulsion au moteurL'avantage de cette relation linéaire entre impulsion et angle de rotation, en plus qu'un moteur pas à pas n'a que des erreurs périodiques sans erreurs cumulées,faire le moteur pas à pas largement utilisé dans la vitesse d'automatisation, position et autres champs de commande facilement.

Avec le développement de la recherche sur les produits et le développement de la technologie, les performances du système pas à pas ont été encore améliorées.Il n'y aura pas de perte de pas surtout de nos jours, et une durée de vie très longue, presque pas besoin d'entretien, ce qui rend les pas à pas populaires et largement utilisés dans de nombreux types d'applications de contrôle de mouvement d'automatisation industrielle.

Actuellement, les moteurs pas à pas sont largement utilisés dans le domaine du contrôle de mouvement.Plusieurs points à noterlorsqu'ils utilisent des moteurs hybrides pas à pas.

Le couple du moteur pas à pas diminuera à mesure que la vitesse augmentera.

Lorsque le moteur pas à pas tourne, l'inductivité de chaque enroulement de phase du moteur forme une force électromotive inverse.Dans ce cas,, le courant de phase du moteur diminue avec l'augmentation de la fréquence (ou de la vitesse), ce qui entraîne une diminution du couple.

Le moteur pas à pas peut bien fonctionner à basse vitesse, mais s'il dépasse une certaine vitesse, il peut ne pas démarrer ou il peut y avoir un fort sifflement sonore.

Le moteur pas à pas possède un paramètre technique: fréquence de démarrage sans charge, qui est la fréquence d'impulsion à laquelle le moteur pas à pas peut démarrer normalement dans des conditions de non-charge.Si la fréquence d'impulsion est supérieure à cette valeur, le moteur ne peut pas démarrer normalement et peut subir une perte d'étape ou un blocage du rotor.Il devrait y avoir un processus d'accélération dans la fréquence d'impulsion, c'est-à-dire que la fréquence de départ devrait être inférieure,et ensuite une certaine accélération doit être appliquée pour atteindre la fréquence élevée souhaitée (le régime du moteur doit augmenter de basse vitesse à haute vitesse).

Comment surmonter les vibrations et le bruit des moteurs hybrides pas à pas biphasés lors d'un fonctionnement à basse vitesse?

Les inconvénients inhérents des moteurs pas à pas sont les vibrations et le bruit élevés lors d'une rotation à basse vitesse, qui peuvent généralement être surmontés par les solutions suivantes:

A. Si le moteur pas à pas fonctionne exactement dans la zone de résonance, une transmission mécanique telle que la modification du rapport de réduction peut éviter la zone de résonance;

B. La méthode la plus couramment utilisée et la plus pratique consiste à utiliser des pilotes avec des fonctions de subdivision;

C. Remplacer par un moteur pas à pas avec un angle de pas plus petit, tel qu'un moteur pas à pas à trois phases ou à cinq phases.

Les applications des moteurs hybrides pas à pas Kaifull PRMCAS

Le moteur pas à pas est principalement utilisé dans le domaine de la fabrication de machines-outils CNC.La raison pour laquelle il est principalement utilisé dans ce domaine est que le moteur ne nécessite pas de conversion A/D et peut directement convertir les signaux d'impulsion numérique en déplacement angulaire, ce qui est exactement ce dont les machines-outils CNC ont besoin et ne peut être réalisé par de nombreux autres types de moteurs.Le moteur pas à pas peut être considéré comme le composant exécutif le plus idéal des machines CNC., et il sera naturellement largement utilisé dans le domaine de la fabrication de machines CNC.

Les moteurs pas à pas peuvent également être utilisés dans de nombreuses autres machines, telles que les moteurs des machines d'alimentation automatique et les disquettes à usage général.il peut également être appliqué dans les imprimantes et les plotters.

Les moteurs pas à pas présentent les caractéristiques d'arrêt et de positionnement rapides et sont souvent utilisés comme actionneurs pour le contrôle de position dans le domaine de la commande numérique.Dans le fonctionnement rapide d'un moteur pas à pas, il est nécessaire que le circuit d'entraînement fournisse le courant d'entraînement à l'enroulement du moteur pas à pas le plus proche possible des spécifications techniques requises pour générer un couple suffisant.Température maximale admissible à la surface du moteur pas à pasLes moteurs pas à pas sont utilisés conjointement avec des pilotes, et de nombreux pilotes prennent en charge la fonction de subdivision, ce qui permet d'obtenir des angles de pas très petits et un contrôle plus précis.Le couple du moteur pas à pas diminuera à mesure que la vitesse augmente. La précision d'un moteur pas à pas général est de 3 à 5% de l'angle pas à pas et ne s'accumule pas. Le moteur pas à pas peut fonctionner normalement à basse vitesse, mais ne peut pas démarrer au-dessus d'une certaine vitesse,accompagnée d'un sifflement.

Largement utilisé dans les distributeurs automatiques de billets, les imprimantes à jet d'encre, les gravures, les appareils photo, les appareils de pulvérisation, les instruments et équipements médicaux, les périphériques informatiques et les dispositifs de stockage massifs,instruments de précision, les systèmes de contrôle industriels, l'automatisation de bureau, les robots et autres domaines, particulièrement adaptés aux applications nécessitant un fonctionnement en douceur, un faible bruit, une réponse rapide, une longue durée de vie,et couple de sortie élevé.

Industrie des machines-outils

Les moteurs pas à pas sont largement utilisés dans l'industrie des machines-outils, principalement pour contrôler l'alimentation et le positionnement des machines-outils.les moteurs pas à pas peuvent contrôler avec précision la position d'usinage et la vitesse des piècesEn outre, les moteurs pas à pas peuvent également être utilisés pour contrôler les fonctions d'alimentation automatique et de changement d'outil des machines-outils.

Équipement d'automatisation

Les moteurs pas à pas sont également largement utilisés dans les équipements d'automatisation, tels que les lignes de production automatisées, les machines d'emballage automatisées, les robots de manutention automatisés, etc.Les moteurs pas à pas peuvent contrôler avec précision le mouvement et la position des équipements, permettant ainsi une production automatisée efficace.

Appareils électroniques

Les moteurs pas à pas ont également certaines applications dans les appareils électroniques, par exemple dans diverses étapes de la production de produits électroniques, telles que l'impression de pâte de soudure, le placement SMT, la soudure par reflux,inspection visuelleIls peuvent également être utilisés dans de nombreux appareils, tels que les guichets automatiques, les distributeurs automatiques, les imprimantes 3D, les scanners, les imprimantes,et ainsi de suite.

Équipement médical

Les moteurs pas à pas sont également utilisés dans les équipements médicaux, tels que les robots médicaux, les instruments chirurgicaux, etc.Les moteurs pas à pas peuvent contrôler avec précision le mouvement et la position des robots et des instruments chirurgicaux., permettant ainsi une chirurgie et un traitement de haute précision.

L'industrie automobile

Les moteurs pas à pas sont également utilisés dans l'industrie automobile, tels que les réglages de siège, les contrôleurs de porte de la climatisation, etc.Le moteur pas à pas peut contrôler avec précision la position et le mouvement des sièges d'auto et des portes de la climatisation, améliorant ainsi le confort et la sécurité de la voiture.

Dans le domaine de la robotique

Les moteurs pas à pas sont également largement utilisés dans le domaine de la robotique, comme les robots industriels, les robots de service, etc. Les moteurs pas à pas peuvent contrôler avec précision le mouvement et la position des robots,réalisant ainsi une production et un service efficaces.

En résumé, les moteurs pas à pas ont un large éventail d'applications dans de nombreux domaines, et leur haute précision, rapidité de réponse,et un contrôle pratique en font les composants de base de nombreux équipements d'automatisationAvec le progrès continu de la technologie, les domaines d'application des moteurs pas à pas continueront de s'élargir et de s'approfondir.

2Spécifications techniques générales du moteur hybride pas à pas

3. Fiche de données sur les performances du moteur hybride pas à pas

4. Dimensions mécaniques (en mm)

5. Diagramme de câblage

6. courbes de couple et de vitesse
