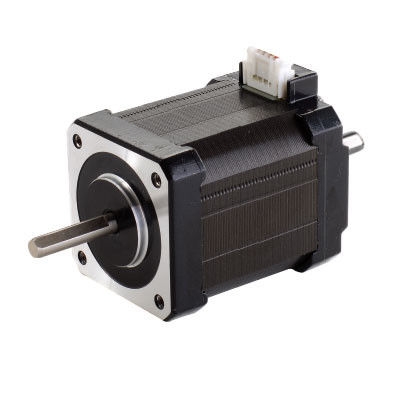

42AHS054 Moteur pas à pas hybride à double arbre à six fils à deux phases

1. Vue d'ensemble des produits

Le moteur pas à pas est une agence exécutive qui convertit les impulsions électriques en déplacement d'angle.Vous pouvez contrôler le déplacement d'angle en contrôlant le nombre d'impulsions pour atteindre le but de positionnement précisDans le même temps, vous pouvez contrôler la vitesse et l'accélération de la rotation du moteur en contrôlant la fréquence d'impulsion pour atteindre le but de la régulation de la vitesse.

Le moteur pas à pas hybride est actuellement le moteur pas à pas le plus utilisé, et tout le monde connaît le moteur pas à pas..

Comment choisir le bon moteur pas à pas pour nos applications?

Le choix du couple du moteur pas à pas

Le couple du moteur pas à pas est similaire à la "puissance" des moteurs traditionnels.La structure physique du moteur pas à pas est complètement différente de celle des moteurs CA et CC et la puissance de sortie peut être variable.

Généralement, nous sélectionnons la taille du moteur en fonction du couple nécessaire en fonctionnement. Par exemple, si le couple nécessaire est inférieur à 0,8N.M, les moteurs pas à pas de taille 20/28/35/39/42mm sont appropriés.Si le couple requis est d'environ 1N.M, sélectionnez le moteur de 57 mm. Lorsque le couple requis est de plusieurs N.M ou même plus, sélectionnez généralement des moteurs pas à pas avec un châssis de 86/110/130 mm ou plus.

Sélection de la vitesse du moteur pas à pas

Une attention particulière doit être portée à la vitesse du moteur pas à pas cible, car le couple de sortie du moteur est inversement proportionnel à la vitesse.lorsque la vitesse du moteur pas à pas est faible (500-600 tr/min ou moins)Lorsque la vitesse du moteur augmente, le couple du moteur diminue, surtout à des vitesses de 1000 tr/min et plus.

Parfois, lorsque des moteurs à grande vitesse sont nécessaires, la résistance de la bobine, l'inductivité et d'autres indicateurs du moteur pas à pas doivent être soigneusement considérés.Choisissez un moteur avec un peu moins d'inductivité est mieuxCependant, si vous voulez une vitesse faible et un couple important, un moteur pas à pas avec une inductance d'au moins 10 mH est préférable.

Sélection de la fréquence de démarrage sans charge

Il s'agit d'un indicateur plus important pour l'achat de moteurs.Il est généralement nécessaire de " démarrage accéléré ", c'est-à-dire besoin d'un moteur à haute fréquence de démarrage sans charge.

Sélection de la phase

En ce qui concerne le choix du nombre de phases du moteur pas à pas, de nombreux clients ne prêtent pas suffisamment attention.,Les moteurs à deux phases suffisent dans la plupart des cas, mais si des performances plus élevées sont nécessaires, les moteurs à deux phases peuvent être utilisés.spécialement pour la précision ou la douceur, 3 phases ou 5 phases peuvent être meilleures.

Sélectionnez le niveau de protection

Il existe des moteurs à pas spéciaux, tels que imperméables à l'eau et à l'huile, imperméables à la poussière pour certaines occasions spéciales.

Autres spécifications spéciales

Dans le cadre de l'autorisation technique, nous serons heureux de vous fournir des services personnalisés, y compris, mais sans s'y limiter, courant, couple, vitesse,évier creux, double axe, codeur, bande, ceinture freins, etc.

Bien que le moteur pas à pas et sa technologie de commande soient actuellement très matures, si elles ne sont pas utilisées correctement, il peut encore y avoir une situation de perte de pas, c'est-à-dire une erreur de position.analyser les causes courantes et les solutions aux erreurs de position.

Les raisons de l'erreur de position des moteurs pas à pas

Inertie de charge élevée

Lorsque l'inertie de la charge entraînée par le moteur pas à pas est grande, son inertie générera une force d'inertie,provoquant l'incohérence de la sortie de la forme d'onde actuelle du contrôleur du moteur pas à pas avec la forme d'onde actuelle réelle requise, ce qui entraîne une position inexacte du moteur pas à pas.

Le pilote du moteur pas à pas n'est pas réglé correctement

Des réglages incorrects du conducteur du moteur pas à pas, tels que la fraction fine, l'angle de pas et d'autres paramètres, peuvent également entraîner une augmentation de l'erreur de position du moteur pas à pas.

La sortie du signal d'impulsion du contrôleur du moteur pas à pas est instable

Lorsque le signal d'impulsion produit par le contrôleur du moteur pas à pas est instable, il peut entraîner une position inexacte du moteur pas à pas.Cette situation est plus fréquente lors de l'utilisation de la transmission à longue distance de signaux de commande.

Le moteur pas à pas est endommagé.

Le rotor ou le stator du moteur pas à pas peut être endommagé, ou les roulements peuvent être endommagés, ce qui peut entraîner des erreurs de positionnement dans le moteur pas à pas.

Méthodes de résolution de l'erreur de position des moteurs pas à pas

Inertie de la charge de commande

L'erreur de position du moteur pas à pas peut être réduite en réduisant l'inertie de charge.des méthodes telles que l'installation d'amortisseurs et le changement du mode d'inertie de charge peuvent être utilisées pour réduire l'inertie de charge.

Réglez correctement les paramètres du pilote

Réglez correctement les paramètres de subdivision et d'angle de pas du conducteur de moteur pas à pas pour assurer la précision de la position.

Signal d'impulsion de sortie stable

Des générateurs d'impulsions de haute précision ou des filtres réglables peuvent être utilisés pour stabiliser le signal d'impulsion de sortie et réduire l'erreur de position des moteurs pas à pas.

Remplacer les composants endommagés du moteur pas à pas

Lorsque le moteur pas à pas est endommagé, il est nécessaire de remplacer les composants correspondants afin de rétablir le fonctionnement normal du moteur pas à pas.

Les applications des moteurs hybrides pas à pas Kaifull PRMCAS

Machines-outils et machines à graver

L'application de moteurs pas à pas dans les machines-outils est également très courante.ce qui permet d'atteindre une précision et une rapidité dans l'usinage des piècesIl peut obtenir différents effets de traitement, une vitesse élevée et une efficacité élevée.

Équipement d'automatisation

L'application des moteurs pas à pas dans les équipements d'automatisation est également très étendue.réalisant ainsi le contrôle automatisé de l'équipementIl peut obtenir différents effets de contrôle, tels qu'une grande vitesse et une grande stabilité.

Machines d'impression

Dans une imprimante, un moteur pas à pas est utilisé pour contrôler le mouvement de la tête d'impression, ce qui permet d'imprimer avec précision du texte, des images et des graphiques.Il peut obtenir différents effets d'impression, comme la haute définition, la vitesse et la stabilité.

Composants automobiles

L'application de moteurs pas à pas dans les composants automobiles est également très courante.fenêtresIl peut obtenir différents effets de contrôle, tels que des vitesses élevées et une fiabilité élevée.

Équipement optique

Dans les équipements optiques, les moteurs pas à pas sont largement utilisés dans les modulateurs, le réglage fin et d'autres aspects.ils sont largement utilisés dans divers mécanismes de positionnement optique, ce qui peut fournir une plus grande stabilité et précision pour les équipements optiques.

Dispositifs médicaux

Les moteurs pas à pas sont largement utilisés dans les dispositifs médicaux, en particulier dans les instruments chirurgicaux tels que les lames et les coupeuses.Le positionnement très précis des moteurs pas à pas peut améliorer considérablement la précision de la chirurgie et rendre la chirurgie plus sûreLes moteurs pas à pas peuvent également être utilisés dans des dispositifs tels que des stimulateurs cardiaques et des seringues.

Applications de positionnement de précision

Les moteurs pas à pas peuvent effectuer des tâches de positionnement précis grâce à un mouvement quantitatif et à des angles de pas fixes, ce qui les rend largement utilisés dans divers équipements de positionnement de précision,comme les équipements optiques, les équipements textiles, les machines à broderie informatisées, les équipements médicaux, les équipements d'automatisation, etc. Ces équipements nécessitent généralement des machines de positionnement de haute précision et stables,et les moteurs pas à pas sont parfaits pour de telles tâches.

En résumé, les moteurs pas à pas peuvent être largement utilisés dans divers domaines en raison de leurs caractéristiques de mouvement quantitatif et d'angle pas à pas fixe,fournissant une force motrice plus précise et plus efficace pour les équipements mécaniques afin d'atteindre une plus grande efficacité et une plus grande qualité de production.

2Spécifications techniques générales du moteur hybride pas à pas

3. Fiche de données sur les performances du moteur hybride pas à pas

4. Dimensions mécaniques (en mm)

5. Diagramme de câblage

6. courbes de couple et de vitesse
