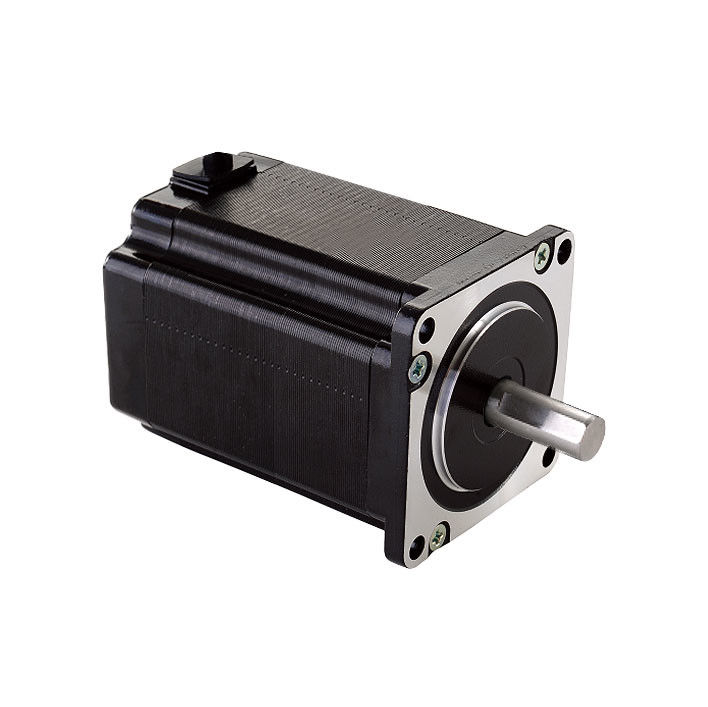

1. Vue d'ensemble des produits

Le moteur pas à pas est une agence exécutive qui convertit les impulsions électriques en déplacement d'angle.Vous pouvez contrôler le déplacement d'angle en contrôlant le nombre d'impulsions pour atteindre le but de positionnement précisDans le même temps, vous pouvez contrôler la vitesse et l'accélération de la rotation du moteur en contrôlant la fréquence d'impulsion pour atteindre le but de la régulation de la vitesse.

Le moteur pas à pas hybride est actuellement le moteur pas à pas le plus utilisé, et tout le monde connaît le moteur pas à pas..

Comment choisir le bon moteur pas à pas pour nos applications?

Le choix du couple du moteur pas à pas

Le couple du moteur pas à pas est similaire à la "puissance" des moteurs traditionnels.La structure physique du moteur pas à pas est complètement différente de celle des moteurs CA et CC et la puissance de sortie peut être variable.

Généralement, nous sélectionnons la taille du moteur en fonction du couple nécessaire en fonctionnement. Par exemple, si le couple nécessaire est inférieur à 0,8N.M, les moteurs pas à pas de taille 20/28/35/39/42mm sont appropriés.Si le couple requis est d'environ 1N.M, sélectionnez le moteur de 57 mm. Lorsque le couple requis est de plusieurs N.M ou même plus, sélectionnez généralement des moteurs pas à pas avec un châssis de 86/110/130 mm ou plus.

Sélection de la vitesse du moteur pas à pas

Une attention particulière doit être portée à la vitesse du moteur pas à pas cible, car le couple de sortie du moteur est inversement proportionnel à la vitesse.lorsque la vitesse du moteur pas à pas est faible (500-600 tr/min ou moins)Lorsque la vitesse du moteur augmente, le couple du moteur diminue, surtout à des vitesses de 1000 tr/min et plus.

Parfois, lorsque des moteurs à grande vitesse sont nécessaires, la résistance de la bobine, l'inductivité et d'autres indicateurs du moteur pas à pas doivent être soigneusement considérés.Choisissez un moteur avec un peu moins d'inductivité est mieuxCependant, si vous voulez une vitesse faible et un couple important, un moteur pas à pas avec une inductance d'au moins 10 mH est préférable.

Sélection de la fréquence de démarrage sans charge

Il s'agit d'un indicateur plus important pour l'achat de moteurs.Il est généralement nécessaire de " démarrage accéléré ", c'est-à-dire besoin d'un moteur à haute fréquence de démarrage sans charge.

Sélection de la phase

En ce qui concerne le choix du nombre de phases du moteur pas à pas, de nombreux clients ne prêtent pas suffisamment attention.,Les moteurs à deux phases suffisent dans la plupart des cas, mais si des performances plus élevées sont nécessaires, les moteurs à deux phases peuvent être utilisés.spécialement pour la précision ou la douceur, 3 phases ou 5 phases peuvent être meilleures.

Sélectionnez le niveau de protection

Il existe des moteurs à pas spéciaux, tels que imperméables à l'eau et à l'huile, imperméables à la poussière pour certaines occasions spéciales.

Autres spécifications spéciales

Dans le cadre de l'autorisation technique, nous serons heureux de vous fournir des services personnalisés, y compris, mais sans s'y limiter, courant, couple, vitesse,évier creux, double axe, codeur, bande, ceinture freins, etc.

Le moteur pas à pas est un moteur d'exécution de mouvement qui convertit le signal d'impulsion en déplacement d'angle ou en déplacement de ligne.Principales caractéristiquessont les suivantes.

Capacité de chargement élevée.Sa vitesse n'est pas affectée par la taille de la charge. Contrairement aux moteurs ordinaires, la vitesse diminuera lorsque la charge est augmentée.

Un contrôle pratique.Le moteur pas à pas tourne en "pas à pas", et les caractéristiques numériques sont évidentes.

Une structure simple.La structure mécanique traditionnelle pour le contrôle de la vitesse et de la position est plus compliquée et difficile à régler.la structure de toute la machine est plus simpleEn même temps, aucune maintenance spéciale n'est nécessaire et le taux de défaillance est très faible.

100% encore arrêt, pas de tremblement.Parce que le moteur pas à pas ne dépend pas de la rétroaction telle que la position, la vitesse, etc., lorsque l'impulsion d'entrée s'arrête, le moteur pas à pas peut être en arrêt absolu.Le servo-moteur ne peut pas être complètement arrêté, donc la caractéristique du moteur pas à pas est certainement très populaire dans le besoin d'applications de haute précision.

Pas de bruit.En réglant correctement la subdivision, le moteur pas à pas fonctionne très bien et le bruit est faible, ce qui convient particulièrement aux applications sensibles au bruit.

Bien sûr, il y a des inconvénients évidents du moteur pas à pas, tels que la température de fonctionnement élevée.il n'est pas adapté aux applications sensibles au chauffageCependant, avec la mise en œuvre de l'algorithme de commande à entraînement pas à pas, la plage de réglage du courant d'entrée devient de plus en plus grande, ce qui contribue à réduire considérablement le chauffage du moteur.

Les applications des moteurs hybrides pas à pas Kaifull PRMCAS

Les moteurs hybrides pas à pas Kaifull sont principalement utilisés dans les systèmes de commande numérique, avec une grande précision et un fonctionnement fiable.la commande en boucle fermée peut également être réaliséeLes moteurs pas à pas ont été largement utilisés dans les systèmes de commande numérique, tels que les appareils de conversion numérique en analogique, les machines-outils CNC, les périphériques informatiques, les enregistreurs automatiques, les horloges, etc.,Ils ont également été appliqués dans les lignes de production d'automatisation industrielle, les équipements d'impression, etc.

Les scénarios d'application des moteurs pas à pas Kaifull sont très larges et voici quelques exemples d'application:

Domaine industriel:Les moteurs pas à pas sont utilisés dans l'instrumentation automobile, l'équipement de production d'automatisation des machines-outils, la fabrication de robots, l'inspection et le flux de processus.

Champ de sécurité: utilisé pour les produits de surveillance, tels que PAN/ZOOM/TILT pour les caméras de sécurité.

Domaine médical; pompes hydrauliques, ventilateurs et analyseurs de sang utilisés dans les scanners médicaux, les échantillonneurs, la photographie orale numérique.

Dans le domaine de l'électronique grand public, il est utilisé à différentes étapes de la production de produits électroniques, telles que l'impression de pâte de soudure, le placement SMT, le soudage par reflux, l'inspection visuelle, la production de câbles avec bornes,machines à distribuer, machines à stratifier, imprimantes 3D, etc.

Équipements et instruments de précision: utilisés dans les distributeurs automatiques de billets, les imprimantes à jet d'encre, les machines à gravure, les appareils photo, les équipements de peinture par pulvérisation, les périphériques informatiques et les dispositifs de stockage de données massives, les instruments de précision,systèmes d'information de contrôle industriel, de l'automatisation de bureau, des robots et d'autres domaines, particulièrement adaptés à des applications avec un fonctionnement en douceur, un faible bruit, une réponse rapide, une longue durée de vie et un couple de sortie élevé.

Machines et appareils pour le textile: Il est largement utilisé dans les équipements de machines textiles telles que les machines de broderie informatisées.faible bruit de fonctionnement, un fonctionnement stable, de bonnes performances de contrôle et un faible coût global.

Appareils mobiles plats: comme les machines de découpe laser, les imprimantes, les scanners, etc.

Instruments de mesure: tels que les scanners 3D de haute précision, les équipements de mesure optique, etc.

Équipement médical: utilisés pour les instruments médicaux et chirurgicaux, etc.

Lentille de caméraUtilisé pour la mise au point et le déplacement des appareils optiques, etc.

Ces scénarios d'application exigent généralement que les moteurs pas à pas aient des caractéristiques telles qu'une haute précision, un faible bruit, une réponse rapide et une longue durée de vie pour répondre au positionnement, au contrôle, à la commande et à la commande.et les exigences de performance des différentes industries.

2Spécifications techniques générales du moteur hybride pas à pas

3. Fiche de données sur les performances du moteur hybride pas à pas

4. Dimensions mécaniques (en mm)

5. Diagramme de câblage

6. courbes de couple et de vitesse
