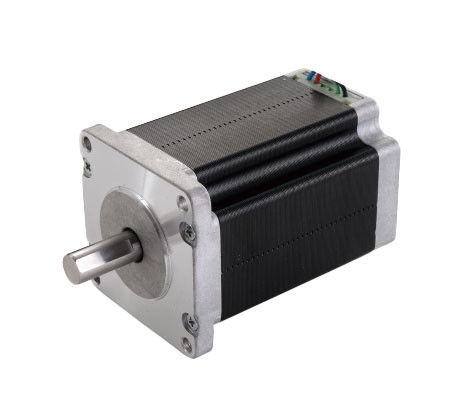

1. Vue d'ensemble des produits

Le moteur pas à pas est une agence exécutive qui convertit les impulsions électriques en déplacement d'angle.Vous pouvez contrôler le déplacement d'angle en contrôlant le nombre d'impulsions pour atteindre le but de positionnement précisDans le même temps, vous pouvez contrôler la vitesse et l'accélération de la rotation du moteur en contrôlant la fréquence d'impulsion pour atteindre le but de la régulation de la vitesse.

Le moteur pas à pas hybride est actuellement le moteur pas à pas le plus utilisé, et tout le monde connaît le moteur pas à pas..

Comment choisir le bon moteur pas à pas pour nos applications?

Le choix du couple du moteur pas à pas

Le couple du moteur pas à pas est similaire à la "puissance" des moteurs traditionnels.La structure physique du moteur pas à pas est complètement différente de celle des moteurs CA et CC et la puissance de sortie peut être variable.

Généralement, nous sélectionnons la taille du moteur en fonction du couple nécessaire en fonctionnement. Par exemple, si le couple nécessaire est inférieur à 0,8N.M, les moteurs pas à pas de taille 20/28/35/39/42mm sont appropriés.Si le couple requis est d'environ 1N.M, sélectionnez le moteur de 57 mm. Lorsque le couple requis est de plusieurs N.M ou même plus, sélectionnez généralement des moteurs pas à pas avec un châssis de 86/110/130 mm ou plus.

Sélection de la vitesse du moteur pas à pas

Une attention particulière doit être portée à la vitesse du moteur pas à pas cible, car le couple de sortie du moteur est inversement proportionnel à la vitesse.lorsque la vitesse du moteur pas à pas est faible (500-600 tr/min ou moins)Lorsque la vitesse du moteur augmente, le couple du moteur diminue, surtout à des vitesses de 1000 tr/min et plus.

Parfois, lorsque des moteurs à grande vitesse sont nécessaires, la résistance de la bobine, l'inductivité et d'autres indicateurs du moteur pas à pas doivent être soigneusement considérés.Choisissez un moteur avec un peu moins d'inductivité est mieuxCependant, si vous voulez une vitesse faible et un couple important, un moteur pas à pas avec une inductance d'au moins 10 mH est préférable.

Sélection de la fréquence de démarrage sans charge

Il s'agit d'un indicateur plus important pour l'achat de moteurs.Il est généralement nécessaire de " démarrage accéléré ", c'est-à-dire besoin d'un moteur à haute fréquence de démarrage sans charge.

Sélection de la phase

En ce qui concerne le choix du nombre de phases du moteur pas à pas, de nombreux clients ne prêtent pas suffisamment attention.,Les moteurs à deux phases suffisent dans la plupart des cas, mais si des performances plus élevées sont nécessaires, les moteurs à deux phases peuvent être utilisés.spécialement pour la précision ou la douceur, 3 phases ou 5 phases peuvent être meilleures.

Sélectionnez le niveau de protection

Il existe des moteurs à pas spéciaux, tels que imperméables à l'eau et à l'huile, imperméables à la poussière pour certaines occasions spéciales.

Autres spécifications spéciales

Dans le cadre de l'autorisation technique, nous serons heureux de vous fournir des services personnalisés, y compris, mais sans s'y limiter, courant, couple, vitesse,évier creux, double axe, codeur, bande, ceinture freins, etc.

Les moteurs hybrides à deux, trois et cinq phases Kaifull sont constitués d'aimants permanents à haute température et de tôles d'acier laminées à froid de haute qualité.d'une largeur de cadre comprise entre 20 mm et 150 mmEn même temps, il existe des moteurs tout-en-un qui sont intégrés avec des pilotes, un moteur pas à pas en boucle fermée, et avec un moteur pas à pas de frein, etc.

En général, lecaractéristiques du moteur pas à passont:

Facile à conduire.

Peu importe comment le courant d'entrée change, tant que la charge peut être entraînée, le moteur pas à pas se déplace selon l'angle minimum.

Aucun signal de rétroaction n'est requis.Le moteur pas à pas se déplace en fonction de la fréquence et de la quantité d'impulsions données par l'entraînement et n'a pas besoin de s'appuyer sur la rétroaction de l'état réel du moteur.

L'erreur de positionnement ne s'accumule pas.La raison pour laquelle le moteur pas à pas ne s'accumule pas est parce qu'il n'a pas besoin de connaître l'emplacement réel, mais seulement besoin de connaître le nombre d'étapes de rotation.le moteur pas à pas ne reçoit que le signal de chaque pasIl n'est pas nécessaire de connaître l'emplacement de départ ou l'emplacement de la cible. Cela peut éviter le problème de l'accumulation d'erreurs.le principe de fonctionnement du moteur pas à pas rend le mouvement discret et effectué sous un angle spécifique sans erreur d'accumulation continue.

Le principe de conduite du moteur pas à pas est simple et facile à développer.

Le moteur pas à pas possède les caractéristiques d'une forte densité de puissance, d'un couple de sortie élevé, d'un faible bruit, d'une faible vibration et d'une rotation en douceur, d'une efficacité de conversion d'énergie élevée, d'une stabilité et d'une fiabilité élevées, d'une longue durée de vie, etc.En même temps, notre société prend également en charge la personnalisation flexible.

Les applications des moteurs hybrides pas à pas Kaifull PRMCAS

Principalement utilisé dans l'industrie, l'aérospatiale, la robotique, la mesure de précision et d'autres domaines, tels que les théodolites optoélectroniques pour les satellites de suivi, les instruments militaires,équipement de communication et de radar, l'application généralisée de la technologie d'entraînement par subdivision rend le nombre de phases des moteurs non limité par l'angle de marche, ce qui facilite la conception des produits.dans la technologie d'entraînement par subdivision des moteurs pas à pas, le moteur à courant constant de coupe, le moteur de modulation de la largeur de l'impulsion de l'instrument et la commande du moteur à rotation uniforme d'amplitude constante du vecteur de courant sont adoptés,améliorer considérablement la précision de fonctionnement des moteurs pas à pas et promouvoir le développement des moteurs pas à pas dans le sens de la haute vitesse et de la précision dans les applications de moyenne et de faible puissance.

Les moteurs hybrides pas à pas Kaifull sont actuellement largement utilisés dans divers équipements et instruments d'automatisation tels que les machines à gravure, les machines laser, les machines-outils CNC, les machines textiles et de confection,équipement médical, équipement de mesure, équipement de traitement électronique, équipement de machines d'emballage, etc.

Dans le domaine de la robotique

Dans le domaine de la robotique, les moteurs pas à pas sont largement utilisés pour contrôler le mouvement et la direction des bras du robot.le robot peut facilement et avec précision ramasser ou placer des objets.

Assemblage d'impression

Dans l'industrie de l'impression et de l'assemblage, les moteurs pas à pas permettent une impression et un assemblage de haute qualité en contrôlant le mouvement des rouleaux, des disques et d'autres pièces mobiles sur la machine d'impression.

Dispositifs médicaux

Dans le domaine des dispositifs médicaux, les moteurs pas à pas sont utilisés pour contrôler le positionnement et le mouvement automatisés des robots chirurgicaux et des équipements médicaux.

Impression 3D

Dans la technologie d'impression 3D, les moteurs pas à pas peuvent réaliser des structures et des formes 3D complexes en contrôlant le mouvement de la tête d'impression.

Automatisation industrielle

Dans le domaine de l'automatisation industrielle, les moteurs pas à pas sont largement utilisés dans le contrôle de divers équipements, tels que les machines de gravure, les machines laser, les machines-outils CNC,machines et appareils pour le textile et l'habillement, équipement médical, équipement de mesure, équipement de traitement électronique, machines d'emballage et autres équipements et instruments d'automatisation.

En résumé, les moteurs pas à pas sont devenus un composant indispensable dans divers domaines d'application,aider divers appareils et machines à effectuer des actions complexes grâce à leur mouvement stable et à leur contrôle précis.

2Spécifications techniques générales du moteur hybride pas à pas

3. Fiche de données sur les performances du moteur hybride pas à pas

4. Dimensions mécaniques (en mm)

5. Diagramme de câblage

6. courbes de couple et de vitesse
