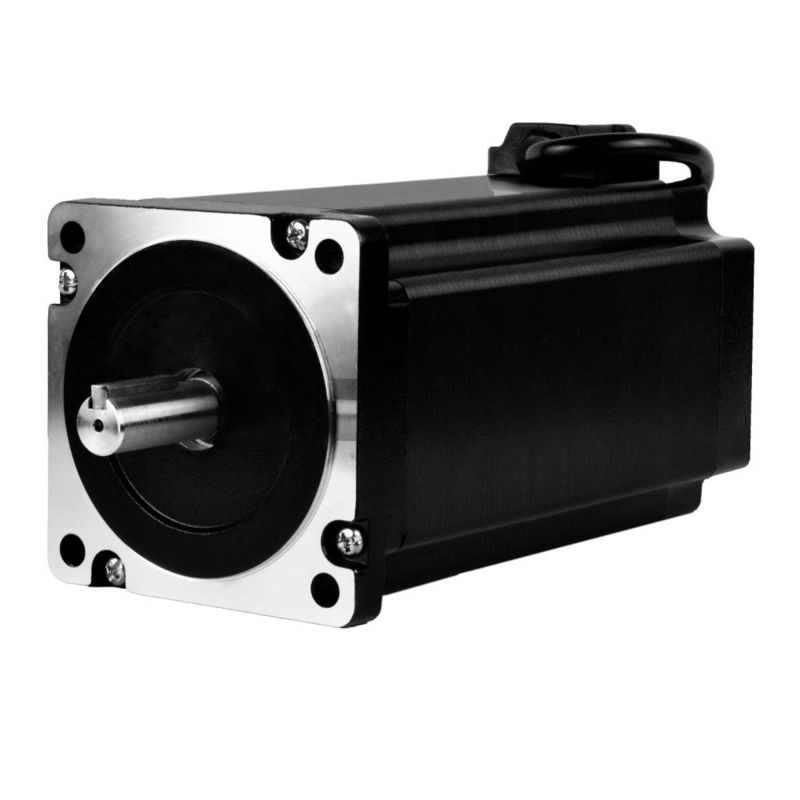

1. Vue d'ensemble des produits

Le moteur pas à pas est un moteur qui convertit le signal d'impulsion électrique en déplacement d'angle correspondant.et la vitesse est proportionnelle à la fréquence des impulsions d'entréePar conséquent, le moteur pas à pas est également appelé moteur à impulsion.

La plus grande différence entre le moteur pas à pas par rapport aux autres moteurs de commande est qu'il reçoit des signaux de commande numériques (impulsions) et les convertit en déplacement d'angle en conséquence.Entrez un signal d'impulsion pour obtenir un incrément de position spécifiéComparé au système de commande en courant continu traditionnel, tel que le système de commande de position incrémentielle, la complexité et le coût du système pas à pas sont considérablement réduits.Le déplacement angulaire du moteur pas à pas est strictement proportionnel au nombre d'impulsions d'entréePar conséquent, en contrôlant la fréquence de l'impulsion et la quantité d'impulsion, la vitesse de l'arbre du moteur et la position peuvent également être contrôlées avec précision.

Dans le même temps, Kaifull a résolu de nombreux problèmes de drivers pas à pas traditionnels acheter les dernières technologies brevetées.et ils apprécient grandement notre moteur pas à pas et entraîne beaucoup.

Actuellement, les moteurs pas à pas sont largement utilisés dans le domaine du contrôle du mouvement.

Le couple du moteur pas à pas diminuera à mesure que la vitesse augmentera.

Lorsque le moteur pas à pas tourne, l'inductivité de chaque enroulement de phase du moteur forme une force électromotive inverse.Dans ce cas,, le courant de phase du moteur diminue avec l'augmentation de la fréquence (ou de la vitesse), ce qui entraîne une diminution du couple.

Le moteur pas à pas peut bien fonctionner à basse vitesse, mais s'il dépasse une certaine vitesse, il peut ne pas démarrer ou il peut y avoir un fort sifflement sonore.

Le moteur pas à pas possède un paramètre technique: fréquence de démarrage sans charge, qui est la fréquence d'impulsion à laquelle le moteur pas à pas peut démarrer normalement dans des conditions de non-charge.Si la fréquence d'impulsion est supérieure à cette valeur, le moteur ne peut pas démarrer normalement et peut subir une perte d'étape ou un blocage du rotor.Il devrait y avoir un processus d'accélération dans la fréquence d'impulsion, c'est-à-dire que la fréquence de départ devrait être inférieure,et ensuite une certaine accélération doit être appliquée pour atteindre la fréquence élevée souhaitée (le régime du moteur doit augmenter de basse vitesse à haute vitesse).

Comment surmonter les vibrations et le bruit des moteurs hybrides pas à pas biphasés lors d'un fonctionnement à basse vitesse?

Les inconvénients inhérents des moteurs pas à pas sont les vibrations et le bruit élevés lors d'une rotation à basse vitesse, qui peuvent généralement être surmontés par les solutions suivantes:

A. Si le moteur pas à pas fonctionne exactement dans la zone de résonance, une transmission mécanique telle que la modification du rapport de réduction peut éviter la zone de résonance;

B. La méthode la plus couramment utilisée et la plus pratique consiste à utiliser des pilotes avec des fonctions de subdivision;

C. Remplacer par un moteur pas à pas avec un angle de pas plus petit, tel qu'un moteur pas à pas à trois phases ou à cinq phases.

Applications des moteurs pas à pas hybrides Kaifull PRMCAS

Les moteurs hybrides pas à pas Kaifull sont principalement utilisés dans les systèmes de commande numérique, avec une grande précision et un fonctionnement fiable.la commande en boucle fermée peut également être réaliséeLes moteurs pas à pas ont été largement utilisés dans les systèmes de commande numérique, tels que les appareils de conversion numérique en analogique, les machines-outils CNC, les périphériques informatiques, les enregistreurs automatiques, les horloges, etc.,Ils ont également été appliqués dans les lignes de production d'automatisation industrielle, les équipements d'impression, etc.

Les scénarios d'application des moteurs pas à pas Kaifull sont très larges et voici quelques exemples d'application:

Domaine industriel:Les moteurs pas à pas sont utilisés dans l'instrumentation automobile, l'équipement de production d'automatisation des machines-outils, la fabrication de robots, l'inspection et le flux de processus.

Champ de sécurité: utilisé pour les produits de surveillance, tels que PAN/ZOOM/TILT pour les caméras de sécurité.

Domaine médical; pompes hydrauliques, ventilateurs et analyseurs de sang utilisés dans les scanners médicaux, les échantillonneurs, la photographie orale numérique.

Dans le domaine de l'électronique grand public, il est utilisé à différentes étapes de la production de produits électroniques, telles que l'impression de pâte de soudure, le placement SMT, le soudage par reflux, l'inspection visuelle, la production de câbles avec bornes,machines à distribuer, machines à stratifier, imprimantes 3D, etc.

Équipements et instruments de précision: utilisés dans les distributeurs automatiques de billets, les imprimantes à jet d'encre, les machines à gravure, les appareils photo, les équipements de peinture par pulvérisation, les périphériques informatiques et les dispositifs de stockage de données massives, les instruments de précision,systèmes d'information de contrôle industriel, de l'automatisation de bureau, des robots et d'autres domaines, particulièrement adaptés à des applications avec un fonctionnement en douceur, un faible bruit, une réponse rapide, une longue durée de vie et un couple de sortie élevé.

Machines et appareils pour le textile: Il est largement utilisé dans les équipements de machines textiles telles que les machines de broderie informatisées.faible bruit de fonctionnement, un fonctionnement stable, de bonnes performances de contrôle et un faible coût global.

Appareils mobiles plats: comme les machines de découpe laser, les imprimantes, les scanners, etc.

Instruments de mesure: tels que les scanners 3D de haute précision, les équipements de mesure optique, etc.

Équipement médical: utilisés pour les instruments médicaux et chirurgicaux, etc.

Lentille de caméraUtilisé pour la mise au point et le déplacement des appareils optiques, etc.

Ces scénarios d'application exigent généralement que les moteurs pas à pas aient des caractéristiques telles qu'une haute précision, un faible bruit, une réponse rapide et une longue durée de vie pour répondre au positionnement, au contrôle, à la commande et à la commande.et les exigences de performance des différentes industries.

2Spécifications techniques générales du moteur hybride pas à pas

3. Fiche de données sur les performances du moteur hybride pas à pas

4. Dimensions mécaniques (en mm)

5. Diagramme de câblage

6. courbes de couple et de vitesse
