1. Vue d'ensemble des produits

Le moteur pas à pas est une agence exécutive qui convertit les impulsions électriques en déplacement d'angle.Vous pouvez contrôler l'angle en contrôlant le nombre d'impulsions pour atteindre le but de contrôle de position préciseDans le même temps, vous pouvez contrôler la vitesse et l'accélération du moteur en contrôlant la fréquence d'impulsion d'entrée pour atteindre l'objectif du contrôle de vitesse.

Le moteur pas à pas, également appelé moteur à impulsion, est normalement classé par structure comme: moteurs pas à pas réactifs (VR), moteur pas à pas à aimant permanent (PM) et moteur pas à pas hybride (HB).Le moteur pas à pas peut également être divisé en rotation et lignes droites selon la forme du mouvement. Selon qu'il y a un codeur, peut être divisé en moteurs pas à pas en boucle ouverte et en boucle fermée.

Moteur pas à pas réactif: il y a des enroulements sur le stator et le rotor constitués de matériaux magnétiques mous. La structure est simple, le coût est faible, la distance de pas est petite et peut atteindre 1,2 °,mais la performance dynamique est mauvaise., l'efficacité est faible, le chauffage est important et la fiabilité est difficile à garantir.

Moteur pas à pas à aimant permanent: Le rotor du moteur pas à pas à aimant permanent est fabriqué à partir de matériau à aimant permanent, et le rotor est le même que celui du stator.Il se caractérise par de bonnes performances dynamiques et un couple de sortie important, mais ce moteur a une mauvaise précision et de grands pas (généralement 7,5 ° ou 15 °).

Moteur hybride pas à pas: le moteur à vapeur hybride intègre les avantages de la réaction et des aimants permanents.et plusieurs petites dents sur le rotor et le stator pour améliorer la précision de l'étapeIl se caractérise par un couple de sortie élevé, de bonnes performances dynamiques et de petites étapes, qui peuvent répondre à des applications d'automatisation qui ont des exigences de précision élevées.

Selon le nombre de phases, il existe des moteurs pas à pas à deux, à trois et à cinq phases.Le moteur pas à pas hybride à deux phases est le plus populaire, représentant environ 97% de la part de marché.La raison en est que le moteur pas à pas à deux phases est plus rentable, et présente également des performances satisfaisantes en raison de la fonction de subdivision ou de micro-étape de son entraînement.

L'angle de pas de base d'un moteur pas à pas biphasé est de 1,8°/pas.l'angle de pas peut être subdivisé jusqu'à 256 fois (00,007 ° par micro-étape), qui peut répondre aux exigences de la plupart des applications.

Plusieurs avantages des moteurs pas à pas

Haute précision

L'angle de rotation du moteur pas à pas peut être finement contrôlé et chaque étape correspond à un angle de rotation déterminé, de sorte que la précision de rotation du moteur pas à pas est très élevée.Comparé aux moteurs traditionnels en courant continu et en courant alternatif, les moteurs pas à pas peuvent contrôler plus précisément la position et l'angle, ce qui les rend appropriés pour les applications nécessitant un contrôle de position de haute précision.

Large plage de réglage de la vitesse

La vitesse d'un moteur pas à pas est déterminée par le courant et la tension d'entraînement, de sorte que le moteur pas à pas peut obtenir une large gamme de réglage de vitesse.le moteur pas à pas peut s'adapter aux changements de charge en modifiant le signal de conduiteEn fonction de la fréquence du signal d'impulsion d'entrée, une régulation fluide de la vitesse peut être réalisée.

Vitesse de réponse rapide

La vitesse de réponse du moteur pas à pas est très rapide, et il peut compléter les instructions de rotation en millisecondes.Les moteurs traditionnels nécessitent des processus d'accélération et de décélération pour atteindre la rotation, tandis que les moteurs pas à pas peuvent réaliser une rotation rapide en contrôlant la fréquence et le temps des impulsions.

couple élevé

Un moteur pas à pas peut générer un couple très élevé et maintenir un couple élevé même à des vitesses élevées.qui peut maintenir un couple de sortie constant dans chaque cycle pas à pasPar conséquent, les moteurs pas à pas conviennent aux applications nécessitant une production de couple élevée.

Longue durée de vie et réduction des coûts

Le coût de production des moteurs pas à pas est relativement faible, occupant peu d'espace, et facile à installer et à entretenir, de sorte que leur coût d'utilisation est très faible.en raison de la capacité de contrôler la position et l'angle par des signaux de commande, les capteurs complexes et les circuits de commande des méthodes de commande traditionnelles peuvent être éliminés, ce qui permet d'économiser des coûts.le moteur pas à pas n'a pas besoin d'ajuster la phase à travers des pinceaux et des commutateurs comme les moteurs à courant continu ordinairesEn outre, nous utilisons des matériaux uniques et de haute qualité, de sorte que le moteur pas à pas hybride Kaifu a une longue durée de vie et ne nécessite guère d'entretien spécial,réduire davantage les coûts pour les clients.

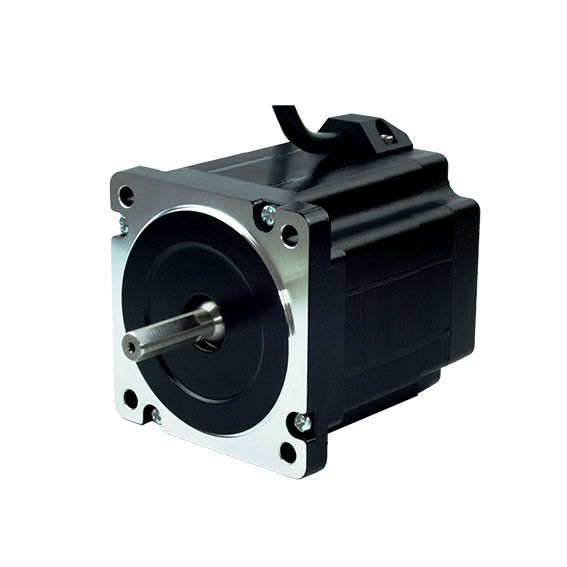

Applications des moteurs pas à pas hybrides Kaifull PRMCAS

Principalement utilisé dans l'industrie, l'aérospatiale, la robotique, la mesure de précision et d'autres domaines, tels que les théodolites optoélectroniques pour les satellites de suivi, les instruments militaires,équipement de communication et de radar, l'application généralisée de la technologie d'entraînement par subdivision rend le nombre de phases des moteurs non limité par l'angle de marche, ce qui facilite la conception des produits.dans la technologie d'entraînement par subdivision des moteurs pas à pas, le moteur à courant constant de coupe, le moteur de modulation de la largeur de l'impulsion de l'instrument et la commande du moteur à rotation uniforme d'amplitude constante du vecteur de courant sont adoptés,améliorer considérablement la précision de fonctionnement des moteurs pas à pas et promouvoir le développement des moteurs pas à pas dans le sens de la haute vitesse et de la précision dans les applications de moyenne et de faible puissance.

Les moteurs hybrides pas à pas Kaifull sont actuellement largement utilisés dans divers équipements et instruments d'automatisation tels que les machines à gravure, les machines laser, les machines-outils CNC, les machines textiles et de confection,équipement médical, équipement de mesure, équipement de traitement électronique, équipement de machines d'emballage, etc.

Dans le domaine de la robotique

Dans le domaine de la robotique, les moteurs pas à pas sont largement utilisés pour contrôler le mouvement et la direction des bras du robot.le robot peut facilement et avec précision ramasser ou placer des objets.

Assemblage d'impression

Dans l'industrie de l'impression et de l'assemblage, les moteurs pas à pas permettent une impression et un assemblage de haute qualité en contrôlant le mouvement des rouleaux, des disques et d'autres pièces mobiles sur la machine d'impression.

Dispositifs médicaux

Dans le domaine des dispositifs médicaux, les moteurs pas à pas sont utilisés pour contrôler le positionnement et le mouvement automatisés des robots chirurgicaux et des équipements médicaux.

Impression 3D

Dans la technologie d'impression 3D, les moteurs pas à pas peuvent réaliser des structures et des formes 3D complexes en contrôlant le mouvement de la tête d'impression.

Automatisation industrielle

Dans le domaine de l'automatisation industrielle, les moteurs pas à pas sont largement utilisés dans le contrôle de divers équipements, tels que les machines de gravure, les machines laser, les machines-outils CNC,machines et appareils pour le textile et l'habillement, équipement médical, équipement de mesure, équipement de traitement électronique, machines d'emballage et autres équipements et instruments d'automatisation.

En résumé, les moteurs pas à pas sont devenus un composant indispensable dans divers domaines d'application,aider divers appareils et machines à effectuer des actions complexes grâce à leur mouvement stable et à leur contrôle précis.

2Spécifications techniques générales du moteur hybride pas à pas

3. Fiche de données sur les performances du moteur hybride pas à pas

4. Dimensions mécaniques (en mm)

5. Diagramme de câblage

6. courbes de couple et de vitesse
