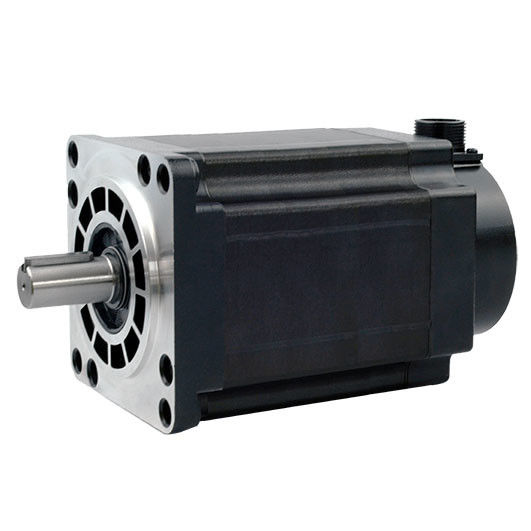

1. Vue d'ensemble des produits

Le moteur pas à pas est une agence exécutive qui convertit les impulsions électriques en déplacement d'angle.Vous pouvez contrôler l'angle en contrôlant le nombre d'impulsions pour atteindre le but de contrôle de position préciseDans le même temps, vous pouvez contrôler la vitesse et l'accélération du moteur en contrôlant la fréquence d'impulsion d'entrée pour atteindre l'objectif du contrôle de vitesse.

Le moteur pas à pas, également appelé moteur à impulsion, est normalement classé par structure comme: moteurs pas à pas réactifs (VR), moteur pas à pas à aimant permanent (PM) et moteur pas à pas hybride (HB).Le moteur pas à pas peut également être divisé en rotation et lignes droites selon la forme du mouvement. Selon qu'il y a un codeur, peut être divisé en moteurs pas à pas en boucle ouverte et en boucle fermée.

Moteur pas à pas réactif: il y a des enroulements sur le stator et le rotor constitués de matériaux magnétiques mous. La structure est simple, le coût est faible, la distance de pas est petite et peut atteindre 1,2 °,mais la performance dynamique est mauvaise., l'efficacité est faible, le chauffage est important et la fiabilité est difficile à garantir.

Moteur pas à pas à aimant permanent: Le rotor du moteur pas à pas à aimant permanent est fabriqué à partir de matériau à aimant permanent, et le rotor est le même que celui du stator.Il se caractérise par de bonnes performances dynamiques et un couple de sortie important, mais ce moteur a une mauvaise précision et de grands pas (généralement 7,5 ° ou 15 °).

Moteur hybride pas à pas: le moteur à vapeur hybride intègre les avantages de la réaction et des aimants permanents.et plusieurs petites dents sur le rotor et le stator pour améliorer la précision de l'étapeIl se caractérise par un couple de sortie élevé, de bonnes performances dynamiques et de petites étapes, qui peuvent répondre à des applications d'automatisation qui ont des exigences de précision élevées.

Selon le nombre de phases, il existe des moteurs pas à pas à deux, trois et cinq phases.Le plus populaire est le moteur pas à pas hybride à deux phases, qui représente environ 97% de la part de marché.La raison en est que le moteur pas à pas à deux phases est plus rentable, et présente également des performances satisfaisantes en raison de la fonction de subdivision ou de micro-étape de son entraînement.

L'angle de pas de base d'un moteur pas à pas biphasé est de 1,8°/pas.l'angle de pas peut être subdivisé jusqu'à 256 fois (00,007 ° par micro-étape), qui peut répondre aux exigences de la plupart des applications.

Bien que le moteur pas à pas et sa technologie de commande soient actuellement très matures, si elles ne sont pas utilisées correctement, il peut encore y avoir une situation de perte de pas, c'est-à-dire une erreur de position.Nous allons analyser les causes et les solutions courantes des erreurs de position..

Les raisons de l'erreur de position des moteurs pas à pas

Inertie de charge élevée

Lorsque l'inertie de la charge entraînée par le moteur pas à pas est grande, son inertie générera une force d'inertie,provoquant l'incohérence de la sortie de la forme d'onde actuelle du contrôleur du moteur pas à pas avec la forme d'onde actuelle réelle requise, ce qui entraîne une position inexacte du moteur pas à pas.

Le pilote du moteur pas à pas n'est pas réglé correctement

Des réglages incorrects du conducteur du moteur pas à pas, tels que la fraction fine, l'angle de pas et d'autres paramètres, peuvent également entraîner une augmentation de l'erreur de position du moteur pas à pas.

La sortie du signal d'impulsion du contrôleur du moteur pas à pas est instable

Lorsque le signal d'impulsion produit par le contrôleur du moteur pas à pas est instable, il peut entraîner une position inexacte du moteur pas à pas.Cette situation est plus fréquente lors de l'utilisation de la transmission à longue distance de signaux de commande.

Le moteur pas à pas est endommagé.

Le rotor ou le stator du moteur pas à pas peut être endommagé, ou les roulements peuvent être endommagés, ce qui peut entraîner des erreurs de positionnement dans le moteur pas à pas.

Méthodes de résolution de l'erreur de position des moteurs pas à pas

Inertie de la charge de commande

L'erreur de position du moteur pas à pas peut être réduite en réduisant l'inertie de charge.des méthodes telles que l'installation d'amortisseurs et le changement du mode d'inertie de charge peuvent être utilisées pour réduire l'inertie de charge.

Réglez correctement les paramètres du pilote

Réglez correctement les paramètres de subdivision et d'angle de pas du conducteur de moteur pas à pas pour assurer la précision de la position.

Signal d'impulsion de sortie stable

Des générateurs d'impulsions de haute précision ou des filtres réglables peuvent être utilisés pour stabiliser le signal d'impulsion de sortie et réduire l'erreur de position des moteurs pas à pas.

Remplacer les composants endommagés du moteur pas à pas

Lorsque le moteur pas à pas est endommagé, il est nécessaire de remplacer les composants correspondants afin de rétablir le fonctionnement normal du moteur pas à pas.

L'application des moteurs pas à pas Kaifull PRMCAS

Principalement utilisé dans l'industrie, l'aérospatiale, la robotique, la mesure de précision et d'autres domaines, tels que les théodolites optoélectroniques pour les satellites de suivi, les instruments militaires,équipement de communication et de radar, l'application généralisée de la technologie d'entraînement par subdivision rend le nombre de phases des moteurs non limité par l'angle de marche, ce qui facilite la conception des produits.dans la technologie d'entraînement par subdivision des moteurs pas à pas, le moteur à courant constant de coupe, le moteur de modulation de la largeur de l'impulsion de l'instrument et la commande du moteur à rotation uniforme d'amplitude constante du vecteur de courant sont adoptés,améliorer considérablement la précision de fonctionnement des moteurs pas à pas et promouvoir le développement des moteurs pas à pas dans le sens de la haute vitesse et de la précision dans les applications de moyenne et de faible puissance.

Les moteurs hybrides pas à pas Kaifull sont actuellement largement utilisés dans divers équipements et instruments d'automatisation tels que les machines à gravure, les machines laser, les machines-outils CNC, les machines textiles et de confection,équipement médical, équipement de mesure, équipement de traitement électronique, équipement de machines d'emballage, etc.

Dans le domaine de la robotique

Dans le domaine de la robotique, les moteurs pas à pas sont largement utilisés pour contrôler le mouvement et la direction des bras du robot.le robot peut facilement et avec précision ramasser ou placer des objets.

Assemblage d'impression

Dans l'industrie de l'impression et de l'assemblage, les moteurs pas à pas permettent une impression et un assemblage de haute qualité en contrôlant le mouvement des rouleaux, des disques et d'autres pièces mobiles sur la machine d'impression.

Dispositifs médicaux

Dans le domaine des dispositifs médicaux, les moteurs pas à pas sont utilisés pour contrôler le positionnement et le mouvement automatisés des robots chirurgicaux et des équipements médicaux.

Impression 3D

Dans la technologie d'impression 3D, les moteurs pas à pas peuvent réaliser des structures et des formes 3D complexes en contrôlant le mouvement de la tête d'impression.

Automatisation industrielle

Dans le domaine de l'automatisation industrielle, les moteurs pas à pas sont largement utilisés dans le contrôle de divers équipements, tels que les machines de gravure, les machines laser, les machines-outils CNC,machines et appareils pour le textile et l'habillement, équipement médical, équipement de mesure, équipement de traitement électronique, machines d'emballage et autres équipements et instruments d'automatisation.

En résumé, les moteurs pas à pas sont devenus un composant indispensable dans divers domaines d'application,aider divers appareils et machines à effectuer des actions complexes grâce à leur mouvement stable et à leur contrôle précis.

2Spécifications techniques générales du moteur hybride pas à pas

3. Fiche de données sur les performances du moteur hybride pas à pas

4. Dimensions mécaniques (en mm)

5. Diagramme de câblage

6. courbes de couple et de vitesse
