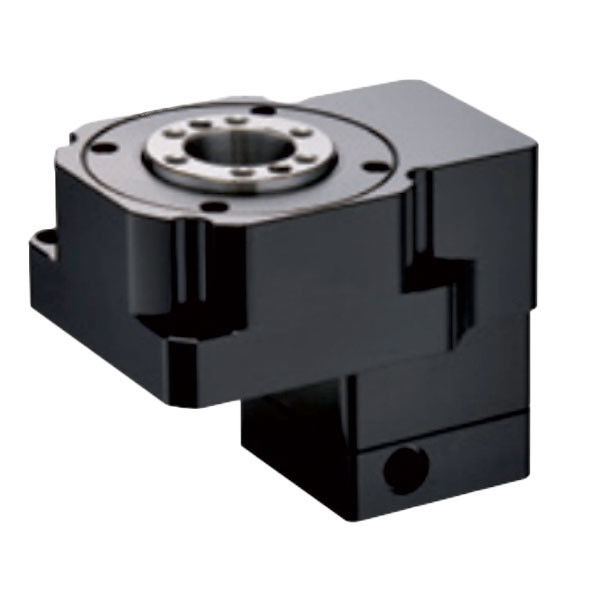

Tableau des actionneurs rotatifs creux de la série YKW60

1. Table tournante à arbre creux

La plateforme de rotation de l'arbre creux est l'un des mécanismes de rotation les plus courants dans l'automatisation industrielle.engrenages ou boîtes de vitesses de transmission de puissance et systèmes de propulsion électrique.

Principales caractéristiquesde notre table tournante à arbre creux sont comme ci-dessous,

Structure creuse:

Le plateau tournant de la plate-forme de rotation de l'arbre creux est une structure creuse, et le servo-moteur est connecté sur le côté pour faciliter l'installation de la trachée et des fils dans le côté métallique.

Résistance à l'usure

La plateforme de rotation de l'arbre creux utilise des engrenages de haute précision pour réduire la vitesse et augmenter le couple de sortie.un mécanisme d'écart flexible contrôle la réaction en changeant la distance entre les deux engrenages, de sorte que la plate-forme de rotation de l'arbre creux de positionnement répété est assez haute.

Rigidité élevée:

La plateforme de rotation de l'arbre creux est supportée par des roulements à rouleaux croisés de précision.et le diamètre du rouleau est légèrement plus grand que la taille du rouleau entre l'anneau intérieur et l'anneau extérieur du roulementIl y a une force de pré-stressage entre les cercles intérieurs et extérieurs et le rouleau.Sa rigidité est plus de 10 fois celle des roulements traditionnels.

Résistance à la combustion

Une fois l'assemblage terminé, les roulements à rouleaux croisés de la plateforme comme centre rotatif après l'assemblage terminé,et le diamètre extérieur de la plaque tournante sera broyé (standard est véhicule inoxydable) pour assurer la coaxialité de la plaque tournante, parallélisme et autres formes.

Compatibilité avec le moteur:

La plate-forme de rotation de l'arbre creux transforme de manière flexible la taille de l'interface en personnalisant les trous de la bride et de l'arbre d'entrée, ce qui convient aux moteurs à connecter à la cabine.

Principales applications:

1. Automatisation industrielle: la plateforme de rotation de l'arbre creux est souvent utilisée dans les chaînes de production industrielles telles que le traitement, l'assemblage ou les essais.la pièce peut être traitée et testée sous plusieurs angles pour améliorer l'efficacité et la qualité de la production.

2. Recherche scientifique: La plateforme de rotation de l'arbre creux est largement utilisée dans les domaines de la recherche scientifique tels que la physique, la chimie et la biologie.la plateforme de rotation en plein air peut être utilisée pour régler l'angle d'incidence de l'échantillon à la lumière, et étudier le phénomène de réflexion et de transmission sous différents angles.

3L'imagerie médicale: la plateforme de rotation de l'arbre creux a également certaines applications dans le domaine de l'imagerie médicale.la plate-forme de rotation de l'arbre creux peut être utilisée pour scanner les organes ou les tissus du patient sous différents angles afin d'obtenir des données d'image plus complètes et précises.

2.Règles de dénomination

3. Table tournante creuse de la série YKW60 Principales caractéristiques de performance

4. Dimensions mécaniques (en mm)

YKW60K-(5-18)T1 dessins mécaniques comme ci-dessous,

YKW60K- ((5-18) V2 dessins mécaniques comme ci-dessous,

Les dessins mécaniques de YKW60R sont présentés ci-dessous.
