1. Vue d' ensemble du moteur pas à pas linéaire hybride

Le principe de fonctionnement du moteur hybride linéaire pas à pas est basé sur la technologie pas à pas.Le mécanisme de vis transforme le mouvement de rotation en un mouvement linéaire pour obtenir un contrôle de position de haute précisionDans le processus d'application réel, le contrôleur de moteur fonctionnera selon différents modes de commande, tels que le mode pas complet, le mode demi-pas, etc.Le choix de ces modes affectera la vitesse de rotation et la précision du contrôle de position du moteurIl existe également différents types de fils de vis pour répondre aux exigences de différentes applications.

Généralement, la course standard de la vis électrique est de 100,150, 200, 250, 300, 350, 400 mm, tandis que les besoins spéciaux de course peuvent être pris en charge par une personnalisation flexible.Les moteurs pas à pas linéaires hybrides peuvent être conçus avec différents câbles de vis de poussée en fonction de différentes charges d'application. La poussée maximale des moteurs pas à pas linéaires hybrides peut atteindre jusqu'à 20kN, la vitesse sans charge est normalement de 4 ~ 45 mm / vitesse linéaire spéciale peut également être personnalisée.

Les caractéristiques principales du moteur hybride à pas linéaire,

• Haute précision: comme la tige de vis est une ligne en spirale, le moteur pas à pas avec entraînement peut rendre la précision de position élevée, généralement de 0,01 mm.
• Grand couple: Le couple du moteur pas à pas avec entraînement à vis est relativement grand, pouvant résister à de grandes charges et à l'inertie.
• Structure simple: la structure de transmission de la vis est simple et il n'est pas nécessaire de se spécialiser dans un mécanisme de décélération dédié.
• Manque de résistance aux interférences: le moteur pas à pas contrôlant le signal discret a peu d'impact sur les interférences environnementales.

Les moteurs à pas linéaires hybrides sontlargement utilisés dans exigences de haute précision les applications d'automatisation, tels que l'automatisation d'usine, l'étalonnage de précision, la mesure de fluide de précision et le mouvement de position précis, la production électronique, la production de semi-conducteurs, les équipements médicaux,plateformes d'essais, l'automatisation des usines, etc.


2Règles de dénomination et spécifications techniques générales du moteur hybride pas à pas
règles de dénomination des moteurs à pas linéaires,


spécifications générales,

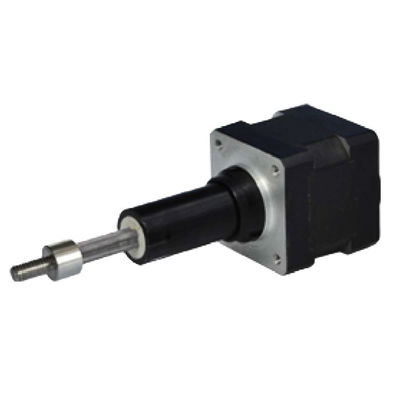

3. 20LHS0494/0244/0164 Type captifH estFiche de données sur les performances du moteur pas à pas linéaire hybride


Note: la personnalisation des spécifications du moteur est disponible.
les spécifications disponibles des vis de conduite,



4. Dimensions mécaniques (en mm)

Des dessins mécaniques de type captif sont présentés ci-dessous.



Remarque: ci-dessus A,B, les informations de personnalisation sont disponibles comme ci-dessous,

5. Courbes de force et de fréquence de pouls


6. câblage
