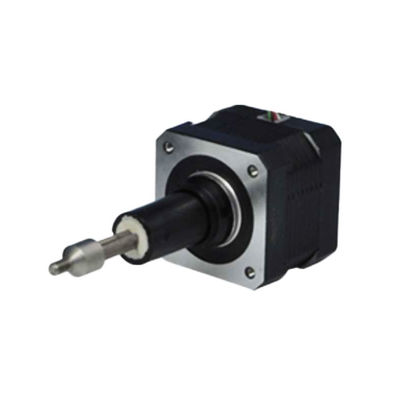

1. Vue d' ensemble du moteur pas à pas linéaire hybride

Le moteur stepper hybride linéaire est un dispositif de commande de mouvement linéaire commun qui est utilisé pour convertir le mouvement de rotation en déplacement linéaire.Noix et systèmes de contrôle.
Le dispositif du moteur à vis présente les caractéristiques d'une grande précision, d'une grande capacité de charge et d'une grande fiabilité, il est donc largement utilisé dans le domaine industriel et de l'automatisation,y compris les télécommunications, des équipements d'essai, le contrôle de l'automatisation industrielle, la fabrication de machines-outils, des équipements médicaux, l'impression 3D, les systèmes de suivi solaire, etc. pour obtenir un contrôle précis de la position et de la vitesse.

Applications:

Les moteurs linéaires hybrides sont largement utilisés dans de nombreuses applications industrielles et de machines, et sont particulièrement adaptés aux occasions qui nécessitent un contrôle linéaire du mouvement.Voici quelques domaines d'application courants:

• Dispositif de levage: utilisé pour les plateformes de levage, les ascenseurs, les ascenseurs, etc.
• Équipement automatisé: Matériaux de transport, d'assemblage, d'essai et d'emballage pour les lignes de production automatisées.
• Équipement médical: les lits médicaux, les robots chirurgicaux, les scanners TC, etc. ont besoin d'un équipement d'exercice précis.
• L'impression 3D est utilisée pour contrôler la position précise de la tête d'impression afin de construire une structure en trois dimensions.Le moteur pas à pas linéaire hybride peut obtenir un contrôle de position efficace et précis, il est donc largement utilisé dans les imprimantes 3D.
• Les machines-outils CNC: pour couper, fraisage, forage et traitement de matériaux.qui peut être utilisé pour contrôler les mouvements de chaque partie de la machine-outil CNCDans la machine CNC, le moteur à vis est généralement utilisé pour entraîner le positionnement et le contrôle de la position.Il joue un rôle essentiel dans la précision du traitement et l'achèvement de la qualité du produit.
• Système de suivi solaire: suivi automatique de la position solaire des panneaux solaires pour obtenir plus d'énergie solaire.
• Les machines d'emballage: le moteur hybride pas à pas linéaire peut fournir un contrôle de position de haute précision, il est donc largement utilisé dans les machines d'emballage.il peut être utilisé pour contrôler des tâches opérationnelles telles que le positionnement, l'impression sur cylindre, et afin d'améliorer la précision de l'emballage.

Sélection du moteur pas à pas hybride

Étape 1: Le choix de la base du moteur consiste à déterminer les spécifications du moteur en fonction de la charge.Plus la charge est grande, plus l'accélération est grande, plus les exigences de poussée du moteur sont élevées et plus la taille de la base du corps du moteur est grande.

• Déterminer le pouls de charge requis pour la direction axiale du moteur et déterminer initialement les spécifications du corps du moteur requis.
• Déterminer si l'auto-verrouillage doit être débranché, en particulier les conditions de travail requises pour l'application de charges verticales.

Étape 2: le choix du guide consiste à déterminer la vitesse linéaire axiale maximale

• Le guide de vis est déterminé en fonction de la vitesse maximale de l'axe de vis dans l'application spécifique.
• Lorsque la charge verticale est appliquée, il est nécessaire d'utiliser le frein. La vis à rouleaux pénètre dans le moteur pour s'assurer que le frein est également nécessaire pour assurer l'auto-verrouillage verticale à l'épreuve de la puissance.
• Dans le type de sélection, le moteur pas à pas doit non seulement tenir compte du couple de charge, mais également évaluer le couple accéléré dans le processus d'accélération.L'addition des deux peut obtenir le couple de charge finale précise.

Si vous avez besoin d'un moteur pas à pas linéaire hybride personnalisé, veuillez nous le dire, et nous évaluerons et vous enverrons les produits les plus appropriés.

2Règles de dénomination et spécifications techniques générales du moteur hybride pas à pas
règles de dénomination des moteurs à pas linéaires,


spécifications générales,


3. 20LHS0494/0244/0164 Type captifH estFiche de données sur les performances du moteur pas à pas linéaire hybride

Note: la personnalisation des spécifications du moteur est disponible.
les spécifications disponibles des vis de conduite,



4. Dimensions mécaniques (en mm)

Des dessins mécaniques de type captif à double arbre sont présentés ci-dessous.



Remarque: ci-dessus A,B, les informations de personnalisation sont disponibles comme ci-dessous,

5. Courbes de force et de fréquence de pouls


6. câblage
