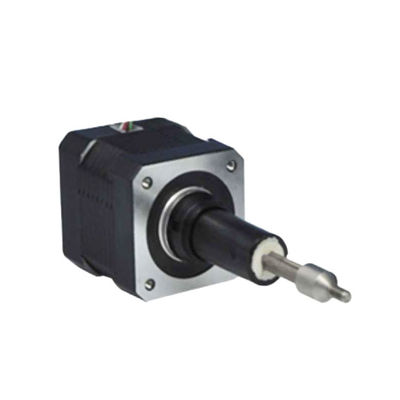

42 série LHS quatre fils double arbre 320N force 2 phase Nema17 captive hybride linéaire stepper moteurs lineaires accuateurs

Nom De Marque:	PRMCAS
Numéro De Modèle:	42LHS série captive à double arbre à quatre fils
Nombre De Pièces:	≥50PCS
Détails De L'emballage:	1pcs par carton
Conditions De Paiement:	T/T basé sur le compte de la société

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE, ROHS, CCC

Taille du cadre:

Nema 17, 42 mm

Phases:

Phase 2

Angle de pas:

10,8°

EXACTITUDE D'ANGLE:

00,09°

Courant nominal:

0.55/1.3/2.6A

Limites de charge recommandées:

320 n

Les fils:

Les points forts:

Faible bruit, faible vibration, faible chauffage, grande douceur, grande fiabilité

Personnalisation:

Soutenue

Capacité d'approvisionnement:

10000 pièces par mois

Mettre en évidence:

Moteur pas à pas hybride linéaire Nema17

Description du produit

1. Le moteur linéaire hybride

Le moteur pas à pas linéaire hybride est un dispositif de transmission de précision qui convertit le mouvement de rotation ronde du rotor du moteur en mouvement linéaire.Il utilise la coordination de la tige de vis et le moteur pas à pas pour convertir le mouvement de rotation du moteur pas à pas en un mouvement linéaire de la vis, permettant ainsi un contrôle précis du déplacement.

Les moteurs à pas linéaires hybrides sont caractérisés par les avantages d'une grande précision, d'une grande vitesse et d'une grande rigidité.et la vitesse peut atteindre plusieurs mètres ou même plus de dix mètres par minuteEn outre, une forte capacité de charge, une structure simple, et pratique et même sans entretien.

Lors de la sélection d'un moteur linéaire hybride, il est nécessaire de choisir le type de vis et les spécifications appropriés pour répondre aux différents scénarios d'application et aux besoins de charge, ainsi que les dimensions mécaniques,courant du conducteur, etc.

2Règles de dénomination et spécifications techniques générales du moteur hybride pas à pas
règles de dénomination des moteurs à pas linéaires,

42 série LHS quatre fils double arbre 320N force 2 phase Nema17 captive hybride linéaire stepper moteurs lineaires accuateurs 0
spécifications générales,

Angle de pas	1.8° (2e phase)
Précision de l'angle de pas	± 0,09°
Taille	Nema 17, 42 mm
Grade d'isolation	Pour les appareils de type à commande numérique, la valeur maximale de la valeur maximale de la commande numérique est la valeur maximale de la commande numérique. Classe B
Résistance diélectrique	500 VAC pendant 1 minute
Hausse de la température	Moins de 80°C (courant nominal)
Température de surface	Max. 100°C est autorisé
Plage d'humidité	20 à 90% de RH
Grade IP	Résistance à la corrosion
Certificats	RHS, CE, CCC

3. 20LHS0494/0244/0164 Type captifH estFiche de données sur les performances du moteur pas à pas linéaire hybride

Nom du modèle	Le câblage	Voltage nominal	Nommé Actuel	Résistance/phase	Inductivité /phase	Consommation d'électricité	Temp. augmentation	Le poids	Isolement Résistance
42LHS2604	Bipolaire	2.33V	2.6A	0.9Ω	1.33 mH	14 W	75°C	352 g	20MΩ
42LHS1304		5V	1.3A	3.8Ω	60,6 mH
42LHS0554		12 V	0.55A	21.9Ω	45.1 mH

Note: la personnalisation des spécifications du moteur est disponible.
les spécifications disponibles des vis de conduite,

Le code	Dimension du fil de vis de guidage en mm
Le code	diamètre	étape	le plomb
N	φ5.54	0.003048	0.6096
Je	φ5.54	0.012192	2.4384
Q. Je vous en prie.	φ5.54	0.024384	4.8768
R	φ5.54	0.048768	9.7536
P	φ6.35	0.0039688	0.79375
Une	φ6.35	0.0079375	1.58750
B. Pour	φ6.35	0.0158750	3.17500
C	φ6.35	0.0317500	6.35

4. Dimensions mécaniques (en mm)

Des dessins mécaniques de type captif à double arbre sont présentés ci-dessous.
42 série LHS quatre fils double arbre 320N force 2 phase Nema17 captive hybride linéaire stepper moteurs lineaires accuateurs 1

Remarque: ci-dessus A,B, les informations de personnalisation sont disponibles comme ci-dessous,

Code de distance	Distance (mm)	A (mm)	B (mm)
302	12.7	19.8	0.51
303	19.1	26.2	6.86
304	25.4	32.5	13.21
305	31.8	38.9	19.56
306	38.1	45.2	25.91
307	50.8	57.9	38.61

5. Courbes de force et de fréquence de pouls
42 série LHS quatre fils double arbre 320N force 2 phase Nema17 captive hybride linéaire stepper moteurs lineaires accuateurs 2

6. câblage
