Moteur pas à pas hybride linéaire

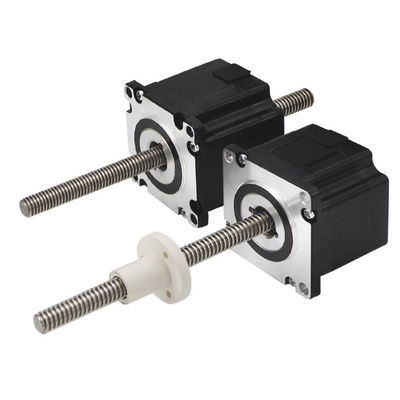

1000N Force 2 phase Nema 23 6 moteur pas à pas à câble non captif hybride

Toutes Les Catégories

Boîte de vitesses spontanée planétaire

Boîte de vitesses planétaire hélicoïdale

Boîte de vitesses à entraînement harmonique

Moteur pas à pas à boucle fermée

Système de positionnement précis

Moteur pas à pas hybride linéaire

Nous contacter

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contactez-nous maintenant

1000N Force 2 phase Nema 23 6 moteur pas à pas à câble non captif hybride

Nom De Marque:	PRMCAS
Numéro De Modèle:	Série 57LHS à six fils sans écrous captifs et externes
Nombre De Pièces:	≥50PCS
Détails De L'emballage:	1pcs par carton
Conditions De Paiement:	T/T basé sur le compte de la société

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE, ROHS, CCC

Taille du cadre:

Nema 23, 57 mm

Phases:

Phase 2

Angle de pas:

10,8°

EXACTITUDE D'ANGLE:

00,09°

Courant nominal:

0.54/1.3/2.0A

Limites de charge recommandées:

Nombre d'émissions

Les fils:

Les points forts:

Faible bruit, faible vibration, faible chauffage, grande douceur, grande fiabilité

Personnalisation:

Soutenue

Capacité d'approvisionnement:

10000 pièces par mois

Mettre en évidence:

Nema 23 6 moteur pas à pas à câble non en captivité

1000N Nema 23 6 moteur pas à pas à fil

2 Moteur pas à pas à fil de phase 6 non captif

Description du produit

1. Vue d'ensemble des moteurs à pas linéaires hybrides

Le moteur pas à pas linéaire hybride, est l'un des produits de commande de moteur linéaire,qui est tourné par le noyau de fer du rotor magnétique par l'interaction avec le champ électromagnétique d'impulsion généré par le statorLe moteur à vis transforme le mouvement de rotation à l'intérieur du moteur en un mouvement linéaire.

2Règles de dénomination et spécifications techniques générales du moteur hybride pas à pas
règles de dénomination des moteurs à pas linéaires,

1000N Force 2 phase Nema 23 6 moteur pas à pas à câble non captif hybride 0
spécifications générales,

Angle de pas	1.8° (2e phase)
Précision de l'angle de pas	± 0,09°
Taille	Nema23, 57 mm
Grade d'isolation	Pour les appareils de type à commande numérique, la valeur maximale de la valeur maximale de la commande numérique est la valeur maximale de la commande numérique. Classe B
Résistance diélectrique	500 VAC pendant 1 minute
Hausse de la température	Moins de 80°C (courant nominal)
Température de surface	Max. 100°C est autorisé
Plage d'humidité	20 à 90% de RH
Grade IP	Résistance à la corrosion
Certificats	RHS, CE, CCC

3. 20LHS0494/0244/0164 Type captifH estFiche de données sur les performances du moteur pas à pas linéaire hybride

Nom du modèle	Le câblage	Voltage nominal	Nommé Actuel	Résistance/phase	Inductivité /phase	Consommation d'électricité	Temp. augmentation	Le poids	Isolement Résistance
57LHS2004	Bipolaire	3.25V	2.0A	1.63Ω	3.5 mH	13 W	75°C	511 g	20MΩ
Les produits de base		5V	1.3A	3.85Ω	10.5 mH
Le nombre de personnes concernées		12 V	0.54A	22.2Ω	47 mH
Les produits de base	Unipolaire	5V	1.3A	3.85Oh	50,3 mH
Le montant de l'aide est fixé à la valeur de l'aide.	Unipolaire	12 V	0.54A	22.2Oh	230,6 mH

Note: la personnalisation des spécifications du moteur est disponible.
les spécifications disponibles des vis de conduite,

Le code	Dimension du fil de vis de guidage en mm
Le code	diamètre	étape	le plomb
Une	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4. Dimensions mécaniques (en mm)

Des dessins mécaniques du type de noix extérieure sont présentés ci-dessous.
1000N Force 2 phase Nema 23 6 moteur pas à pas à câble non captif hybride 1

Des dessins mécaniques de type non capacatifs sont présentés ci-dessous.

5. Courbes de force et de fréquence de pouls

6. câblage

7Facteurs à prendre en considération pour le choix du modèle

La charge du système

La charge du système comprend la charge statique et la charge dynamique, et souvent la taille de la charge détermine la taille de base du moteur.

Charge statique: la poussée maximale qui peut résister à l'état statique de la vis.

Charge dynamique: la vis est en mouvement pour supporter la poussée maximale.

La vitesse de fonctionnement du moteur

La vitesse de fonctionnement du moteur linéaire est étroitement liée au guide de la vis, et une rotation de vis est tournée.et une vis plus grande doit être sélectionnée à grande vitesse.

La précision requise pour l'application

Précision de vis: en général, la précision de vis est mesurée par précision linéaire, c'est-à-dire l'erreur de l'itinéraire réel et de l'itinéraire théorique après avoir fait tourner la rotation du fil.

Précision de positionnement répétée: la précision de positionnement répété est la définition de la précision du système qui peut répéter la position spécifiée, ce qui est un indicateur important pour le système.

Le plomb de vis: le mouvement relatif axial des deux dans la vis et l'écrou de l'espace arrière et de l'écrou.La compensation ou la correction de l'espace libre arrière peut être réalisée par l'écart dans l'écartLorsque le positionnement à double sens est nécessaire, l'espace arrière doit être remarqué.

Autres facteurs

La conception de la structure mécanique de l'installation, l'itinéraire effectif de la vis, le raccordement du moteur à l'objet de mouvement, etc.
