Moteur pas à pas hybride linéaire

Série 57LHS à six fils 990N Force 2 phase Nema23 captive hybride linéaire à moteurs pas à pas

Toutes Les Catégories

Boîte de vitesses spontanée planétaire

Boîte de vitesses planétaire hélicoïdale

Boîte de vitesses à entraînement harmonique

Moteur pas à pas à boucle fermée

Système de positionnement précis

Moteur pas à pas hybride linéaire

Nous contacter

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contactez-nous maintenant

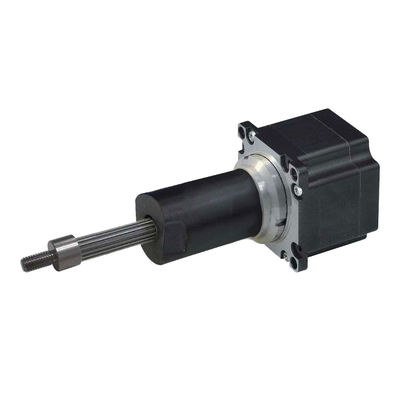

Série 57LHS à six fils 990N Force 2 phase Nema23 captive hybride linéaire à moteurs pas à pas

Nom De Marque:	PRMCAS
Numéro De Modèle:	57LHS Série captive à six fils
Nombre De Pièces:	≥50PCS
Détails De L'emballage:	1pcs par carton
Conditions De Paiement:	T/T basé sur le compte de la société

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE, ROHS, CCC

Taille du cadre:

Nema 23, 57 mm

Phases:

Phase 2

Angle de pas:

10,8°

EXACTITUDE D'ANGLE:

00,09°

Courant nominal:

0.54/1.3/2.0A

Limites de charge recommandées:

Les fils:

Les points forts:

Faible bruit, faible vibration, faible chauffage, grande douceur, grande fiabilité

Personnalisation:

Soutenue

Capacité d'approvisionnement:

10000 pièces par mois

Mettre en évidence:

990N Moteur à pas hybride linéaire

Description du produit

1. moteur pas à pas linéaire hybride captif

Les moteurs pas à pas linéaires hybrides captifs sont spécialisés par une haute précision, une grande douceur, un faible chauffage, une réponse rapide, un faible bruit, etc., etlargement utilisésdans les domaines de l'automatisation industrielle, tels que les équipements médicaux, les machines électroniques, les équipements d'essai, les machines d'inspection visuelle, les équipements de production de semi-conducteurs, les télécommunications, etc.

Avantage des moteurs linéaires captifs Kaifullsont de haute fiabilité, de performances élevées, de longue durée de vie, de petite taille, de grande douceur et de faible bruit, et d'une efficacité élevée, d'une réponse rapide, etc.

En raison de l'adoption de matériaux de niveau TOP pour le moteur et la lubrification, le moteur est en grande partie exempt d'entretien.

La personnalisation flexible est également prise en charge en fonction des exigences du client, telles que la taille du moteur, la longueur de la carrosserie du moteur, le plomb de la vis, la course, la force, etc.

2Règles de dénomination et spécifications techniques générales du moteur hybride pas à pas
règles de dénomination des moteurs à pas linéaires,

Série 57LHS à six fils 990N Force 2 phase Nema23 captive hybride linéaire à moteurs pas à pas 0
spécifications générales,

Angle de pas	1.8° (2e phase)
Précision de l'angle de pas	± 0,09°
Taille	Nema23, 57 mm
Grade d'isolation	Pour les appareils de type à commande numérique, la valeur maximale de la valeur maximale de la commande numérique est la valeur maximale de la commande numérique. Classe B
Résistance diélectrique	500 VAC pendant 1 minute
Hausse de la température	Moins de 80°C (courant nominal)
Température de surface	Max. 100°C est autorisé
Plage d'humidité	20 à 90% de RH
Grade IP	Résistance à la corrosion
Certificats	RHS, CE, CCC

3. 20LHS0494/0244/0164 Type captifH estFiche de données sur les performances du moteur pas à pas linéaire hybride

Nom du modèle	Le câblage	Voltage nominal	Nommé Actuel	Résistance/phase	Inductivité /phase	Consommation d'électricité	Temp. augmentation	Le poids	Isolement Résistance
57LHS2004	Bipolaire	3.25V	2.0A	1.63Ω	3.5 mH	13 W	75°C	511 g	20MΩ
Les produits de base		5V	1.3A	3.85Ω	10.5 mH
Le nombre de personnes concernées		12 V	0.54A	22.2Ω	47 mH
Les produits de base	Unipolaire	5V	1.3A	3.85Oh	50,3 mH
Le montant de l'aide est fixé à la valeur de l'aide.	Unipolaire	12 V	0.54A	22.2Oh	230,6 mH

Note: la personnalisation des spécifications du moteur est disponible.
les spécifications disponibles des vis de conduite,

Le code	Dimension du fil de vis de guidage en mm
Le code	diamètre	étape	le plomb
Une	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4. Dimensions mécaniques (en mm)

Des dessins mécaniques de type captif sont présentés ci-dessous.
Série 57LHS à six fils 990N Force 2 phase Nema23 captive hybride linéaire à moteurs pas à pas 1

5. Courbes de force et de fréquence de pouls

6. câblage
