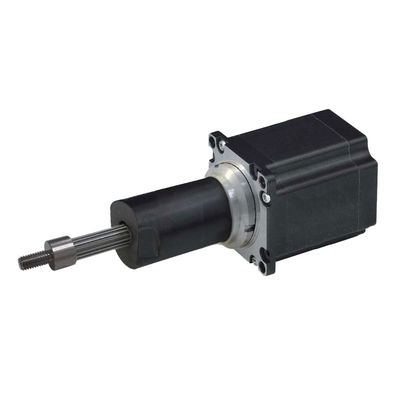

Série 57LHS à double empilement à quatre fils 990N Force 2 Phase Nema23 Captive Hybrid Linear Stepper Motors Linear Acuators

Nom De Marque:	PRMCAS
Numéro De Modèle:	57LHS série captive à double empilement à quatre fils
Nombre De Pièces:	≥50PCS
Détails De L'emballage:	1pcs par carton
Conditions De Paiement:	T/T basé sur le compte de la société

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE, ROHS, CCC

Taille du cadre:

Nema 23, 57 mm

Phases:

Phase 2

Angle de pas:

10,8°

EXACTITUDE D'ANGLE:

00,09°

Courant nominal:

0.9/2.16/3.32A

Limites de charge recommandées:

Les fils:

Les points forts:

Faible bruit, faible vibration, faible chauffage, grande douceur, grande fiabilité

Personnalisation:

Soutenue

Capacité d'approvisionnement:

10000 pièces par mois

Mettre en évidence:

Moteurs pas à pas hybrides linéaires à 2 phases

Description du produit

1. Vue d'ensemble des produits

2Règles de dénomination et spécifications techniques générales du moteur hybride pas à pas
règles de dénomination des moteurs à pas linéaires,

Série 57LHS à double empilement à quatre fils 990N Force 2 Phase Nema23 Captive Hybrid Linear Stepper Motors Linear Acuators 0
spécifications générales,

Angle de pas	1.8° (2e phase)
Précision de l'angle de pas	± 0,09°
Taille	Nema23, 57 mm
Grade d'isolation	Pour les appareils de type à commande numérique, la valeur maximale de la valeur maximale de la commande numérique est la valeur maximale de la commande numérique. Classe B
Résistance diélectrique	500 VAC pendant 1 minute
Hausse de la température	Moins de 80°C (courant nominal)
Température de surface	Max. 100°C est autorisé
Plage d'humidité	20 à 90% de RH
Grade IP	Résistance à la corrosion
Certificats	RHS, CE, CCC

3. 20LHS0494/0244/0164 Type captifH estFiche de données sur les performances du moteur pas à pas linéaire hybride

Nom du modèle	Le câblage	Voltage nominal	Nommé Actuel	Résistance/phase	Inductivité /phase	Consommation d'électricité	Temp. augmentation	Le poids	Isolement Résistance
Le nombre de personnes concernées	Bipolaire	3.25V	3.32A	0.98Ω	1.33 mH	14 W	75°C	352 g	20MΩ
Le nombre de personnes concernées		5V	2.16A	2.31Ω	60,6 mH
Le nombre de personnes concernées		12 V	0.9A	13.33Ω	45.1 mH

Note: la personnalisation des spécifications du moteur est disponible.
les spécifications disponibles des vis de conduite,

Le code	Dimension du fil de vis de guidage en mm
Le code	diamètre	étape	le plomb
Une	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4. Dimensions mécaniques (en mm)

Des dessins mécaniques de type captif sont présentés ci-dessous.
Série 57LHS à double empilement à quatre fils 990N Force 2 Phase Nema23 Captive Hybrid Linear Stepper Motors Linear Acuators 1

Remarque: ci-dessus A,B, les informations de personnalisation sont disponibles comme ci-dessous,

Code de distance	Distance (mm)	A (mm)	B (mm)
302	12.7	20.47	1.68
303	19.1	26.82	8.03
304	25.4	33.17	14.38
305	31.8	39.52	20.73
306	38.1	45.87	27.08
307	50.8	58.57	39.78

5. Courbes de force et de fréquence de pouls
Série 57LHS à double empilement à quatre fils 990N Force 2 Phase Nema23 Captive Hybrid Linear Stepper Motors Linear Acuators 2

6. câblage

Les étiquettes:
