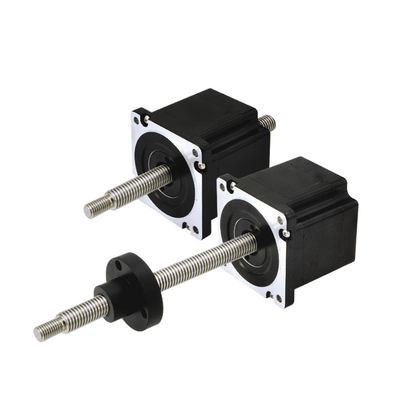

Série 86LHS Six fils 2000N Force 2 phase Nema34 Pas de noix externe captive Hybride linéaire moteur pas à pas Accuateurs linéaires

Nom De Marque:	PRMCAS
Numéro De Modèle:	86LHS SIX Wires No Captive& External Nut Série
Nombre De Pièces:	≥50PCS
Détails De L'emballage:	1pcs par carton
Conditions De Paiement:	T/T basé sur le compte de la société

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE, ROHS, CCC

Taille du cadre:

Nema34, 86 mm

Phases:

Phase 2

Angle de pas:

10,8°

EXACTITUDE D'ANGLE:

00,09°

Courant nominal:

1.3/3.12/5.47A

Limites de charge recommandées:

Le nombre de cycles est déterminé en fonction de l'intensité de l'électricité.

Les fils:

Les points forts:

Faible bruit, faible vibration, faible chauffage, grande douceur, grande fiabilité

Personnalisation:

Soutenue

Capacité d'approvisionnement:

10000 pièces par mois

Mettre en évidence:

Moteur à pas hybride linéaire NEMA34

Description du produit

1. Les moteurs à pas linéaires hybrides
Le moteur pas à pas linéaire hybride convertit le mouvement de rotation en mouvement linéaire.les applications d'automatisationVoici quelques-unes des applications les plus courantes de moteurs linéaires hybrides.

Imprimante 3D: Dans une imprimante 3D, le moteur à vis est utilisé pour contrôler le mouvement linéaire de la tête imprimée dans différentes directions, permettant ainsi d'obtenir des couches d'empilement et de créer des objets tridimensionnels.
Ligne de production automatisée: Le moteur à vis est utilisé sur la chaîne de production pour la manutention, l'assemblage et le positionnement des matériaux et permet un positionnement et un contrôle de haute précision.
Équipement médical: Dans le domaine médical, le moteur à vis est utilisé pour contrôler le mouvement des équipements médicaux, tels que les équipements à rayons X, le scanner TC et le robot chirurgicale.
Équipement textile: Les machines textiles doivent contrôler le mouvement des tissus, comme les machines à tisser et les machines à coudre, afin d'obtenir des opérations de traitement et de couture précises des tissus.
Fabrication de semi-conducteurs: Dans l'industrie des semi-conducteurs, le moteur à vis est utilisé pour contrôler l'exercice précis des équipements de semi-conducteurs, tels que les équipements de fabrication de cartes de circuits imprimés.
Assemblage d'équipements électroniques: Au cours du processus de fabrication électronique, le moteur à vis est utilisé pour assembler des composants linéaires, tels que l'assemblage du panneau LCD et le positionnement de la carte de circuit imprimé.
Équipement de recherche scientifique: Dans les domaines du laboratoire et de la recherche scientifique, les moteurs à vis sont utilisés pour contrôler le mouvement linéaire des instruments, tels que le réglage de la distance focale du microscope et le mouvement de l'échantillon.

2Règles de dénomination et spécifications techniques générales du moteur hybride pas à pas
règles de dénomination des moteurs à pas linéaires,

Série 86LHS Six fils 2000N Force 2 phase Nema34 Pas de noix externe captive Hybride linéaire moteur pas à pas Accuateurs linéaires 0
spécifications générales,

Angle de pas	1.8° (2e phase)
Précision de l'angle de pas	± 0,09°
Taille	Nema34, 86 mm
Grade d'isolation	Pour les appareils de type à commande numérique, la valeur maximale de la valeur maximale de la commande numérique est la valeur maximale de la commande numérique. Classe B
Résistance diélectrique	500 VAC pendant 1 minute
Hausse de la température	Moins de 80°C (courant nominal)
Température de surface	Max. 100°C est autorisé
Plage d'humidité	20 à 90% de RH
Grade IP	Résistance à la corrosion
Certificats	RHS, CE, CCC

3. H estFiche de données sur les performances du moteur pas à pas linéaire hybride

Nom du modèle	Le câblage	Voltage nominal	Nommé Actuel	Résistance/phase	Inductivité /phase	Consommation d'électricité	Temp. augmentation	Le poids	Isolement Résistance
86LHS5474	Bipolaire	2.85V	5.47A	0.52Ω	2.86 mH	31.2W	75°C	20,3 kg	20MΩ
86LHS3124		5V	3.12A	1.6Ω	80,8 mH
86LHS1304		12 V	1.3A	9.23Ω	51 mH
86LHS3126	Unipolaire	5V	3.12A	1.6Ω	40,4 mH
35LHS1306	Unipolaire	12 V	1.3A	23.0Ω	25.5 mH

Note: la personnalisation des spécifications du moteur est disponible.

Le code	Dimension du fil de vis de guidage en mm
Le code	diamètre	étape	le plomb
3	φ15 est le nombre88	0.0127	2.54
B. Pour	φ15 est le nombre88	0.015875	3.175
Y	φ15 est le nombre88	0.0635	12.7
Z	φ15 est le nombre88	0.127	25.4

4. Dimensions mécaniques (en mm)

Des dessins mécaniques du type de noix extérieure sont présentés ci-dessous.

Série 86LHS Six fils 2000N Force 2 phase Nema34 Pas de noix externe captive Hybride linéaire moteur pas à pas Accuateurs linéaires 1

Pas de dessins mécaniques de type captif, comme ci-dessous,

Série 86LHS Six fils 2000N Force 2 phase Nema34 Pas de noix externe captive Hybride linéaire moteur pas à pas Accuateurs linéaires 2

5. Courbes de force et de fréquence de pouls

6. câblage
Série 86LHS Six fils 2000N Force 2 phase Nema34 Pas de noix externe captive Hybride linéaire moteur pas à pas Accuateurs linéaires 4
